Штифт цилиндрический DIN 1475

Штифты

Штифт цилиндрический DIN 1475 (аналог EN ISO 8742)

Заказать товар
Версия для печати

с центральной насечкой с трех сторон

Заказать товар

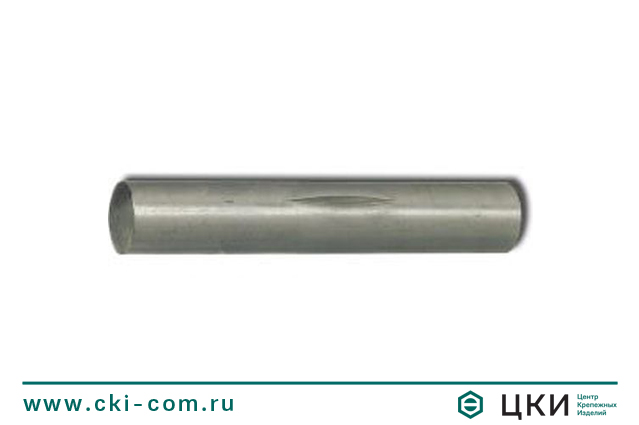

Штифт цилиндрический DIN 1475

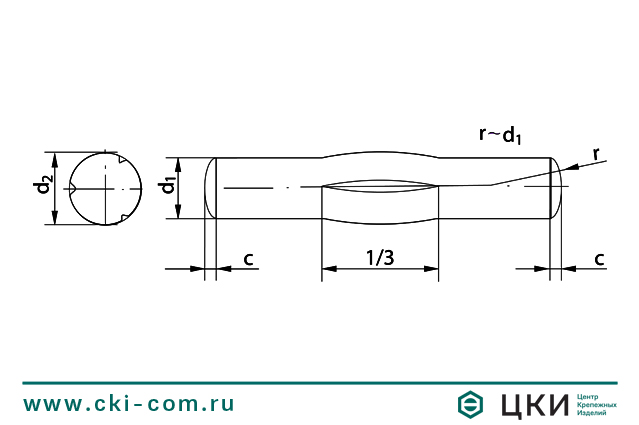

Штифт DIN 1475 чертеж
Штифт цилиндрический DIN 1475
Штифт DIN 1475 чертеж

Размерная таблица цилиндрического штифта DIN 1475



Размер

1,5

2

2,5

3

4

5

6

8

10

12

d2

1,60-1,63

2,10-2,15

2,60-2,70

3,20-3,30

4,15-4,30

5,15-5,30

6,15-6,35

8,20-8,40

10,20-10,45

12,25-12,50

с

0,2

0,25

0,3

0,4

0,5

0,63

0,85

1

1,2

1,6



Штифт DIN 1475 чертеж

Материал / покрытие

  • Сталь / Без покрытия

Описание

Особенностью штифта цилиндрического DIN 1475 являются три насечки в центральной части стержня гладкие края. Это позволяет создать соединение из трех деталей, средняя из которых садится с натягом, а крайние одеваются по скользящей посадке без усилий. Данные штифты выпускаются диаметрами 1,525 мм и длиной 8–200 мм.



Другие названия

Штифт забивной, штифт насечённый.



Применение

Штифты DIN 1475 используются в машиностроении и станкостроении для точного соединения деталей относительно друг друга в разборных конструкциях, например, редукторах и направляющих, требующих точной посадки и взаимного расположения.

Типоразмерная таблица штифта DIN 1475





Диаметр

Длина

1,5

2

2,5

3

4

5

6

8

10

12

4

+

+



5

+

+



6

+

+

+

+

+



8

+

+

+

+

+

+



10

+

+

+

+

+

+

+



12

+

+

+

+

+

+

+

+



14

+

+

+

+

+

+

+

+

+



16

+

+

+

+

+

+

+

+

+

+

18

+

+

+

+

+

+

+

+

+

+

20

+

+

+

+

+

+

+

+

+

+

22



+

+

+

+

+

+

+

+

+

24



+

+

+

+

+

+

+

+

+

25



+

+

+

+

+

+

+

+

+

26



+

+

+

+

+

+

+

+

+

28



+

+

+

+

+

+

+

+

+

30



+

+

+

+

+

+

+

+

+

32



+

+

+

+

+

+

+

35



+

+

+

+

+

+

+

36



+

+

+

+

+

+

+

40



+

+

+

+

+

+

+

45



+

+

+

+

+

+

50



+

+

+

+

+

+

55



+

+

+

+

+

+

60



+

+

+

+

+

+

65



+

+

+

+

70



+

+

+

+

80



+

+

+

+

90



+

+

+

100



+

+

+

110



+

+

120



+

+

140



+

+

160



+

+
