Штифт (заклепка) цилиндрический DIN 1476

Штифты

Штифт (заклепка) цилиндрический DIN 1476 (аналог EN ISO 8746A)

Заказать товар
Версия для печати

с полукруглой головой и насечкой по всей длине с трех сторон с фаской

Заказать товар

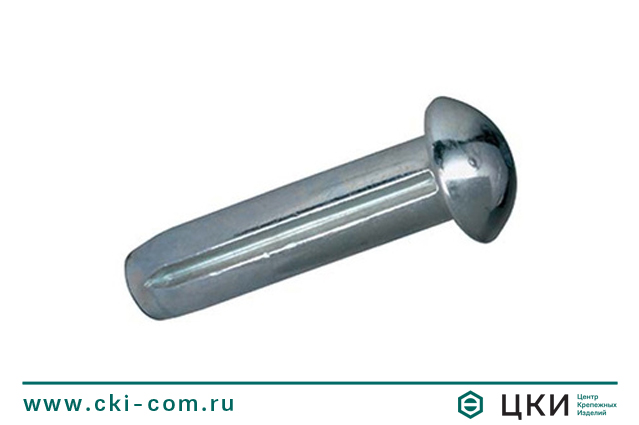

Штифт цилиндрический DIN 1476

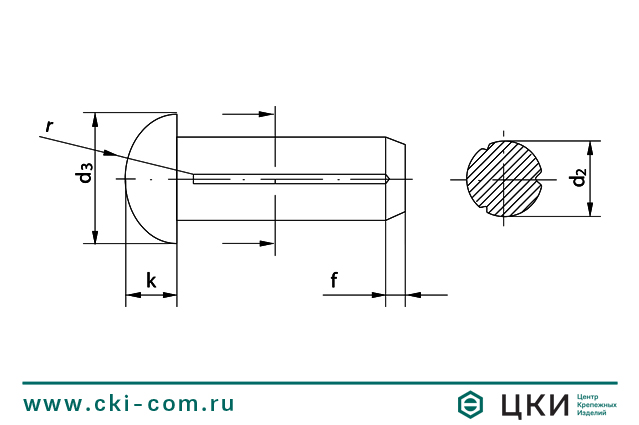

Штифт цилиндрический DIN 1476 чертеж
Штифт цилиндрический DIN 1476
Штифт цилиндрический DIN 1476 чертеж

Размерная таблица цилиндрического скругленного штифта DIN 1476



Размер

1,4

1,6

2

2,3

2,5

2,6

3

4

5

6

d2

1,5

1,7

2,15

2,5

2,7

2,8

3,2

4,25

5,25

6,3

d3

2,4

2,8

3,5

4,0

4,4

4,5

5,2

7

8,8

10,5

k

0,8

1

1,2

1,4

1,5

1,6

1,8

2,4

3

3,6

r

1,4

1,6

1,9

2,1

2,4

2,6

2,8

3,8

4,6

5,7

f

0,5

0,5

0,5

0,7

0,7

0,7

4

1,5

1,5

2



Штифт цилиндрический DIN 1476 чертеж

Материал / покрытие

  • Сталь / Без покрытия
  • Латунь
  • Нержавеющая сталь А2 (аналог 08Х18Н10)
  • Алюминий

Описание

Типоразмерная таблица штифта DIN 1476





Диаметр

Длина

1,4

1,6

2

2,3

2,5

3

4

5

6

3

+

+

+

+

+



4

+

+

+

+

+

+



5

+

+

+

+

+

+



6

+

+

+

+

+

+

+



7

+

+

+

+

+

+

+

+

+

8



+

+

+

+

+

+

+

10



+

+

+

+

+

+

+

12



+

+

+

+

15



+

+

+

+

16



+



18



+

+

+

+

20



+

+

+

22



+

+

25



+

+

28



+

30



+

32



+

35



+
