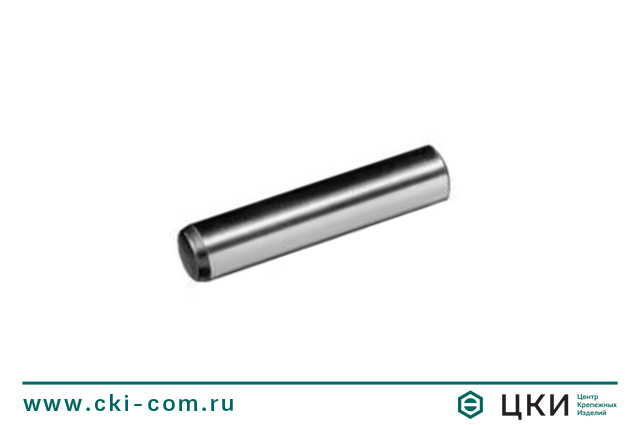

Штифт DIN 6325 цилиндрический закалённый

Аналог ГОСТ 3128-70 / EN ISO 8734-A / ГОСТ 24296-93 / ISO 8734

Материал: сталь.
Применение: предназначен для точного соединения и фиксации элементов вращения на осях и валах.
Особенности: цилиндрический закалённый штифт.

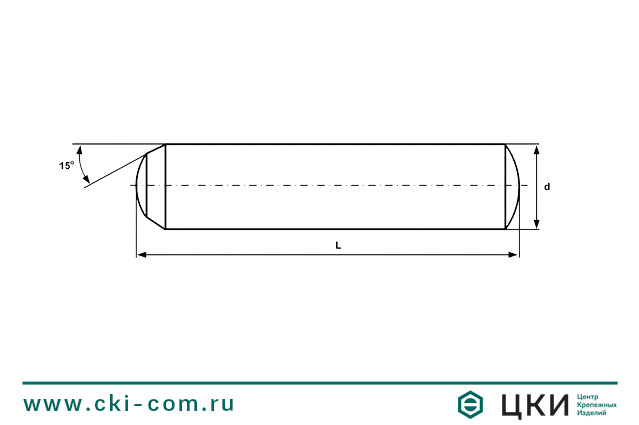

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Фильтры

Штифт DIN 6325 цилиндрический закалённый - это стержневой крепежный элемент, предназначенный для неподвижного/ неразборного соединения конструкционных деталей.

Применение: используется для точного соединения и фиксации элементов вращения на осях и валах, а также других деталей, обеспечивает их правильное взаимное расположение и предотвращает смещение, в том числе при высоких нагрузках.

Особенности:

Благодаря цилиндрической форме и жёстким допускам штифт надёжно фиксирует взаимное положение деталей.
Плотная посадка и высокая твёрдость позволяют штифту воспринимать значительные поперечные нагрузки без пластической деформации.
Гладкая шлифованная поверхность и правильная геометрия посадки снижают износ сопрягаемых поверхностей.

L/d	1	1.5	2	2.5	3	4	5	6	8	10	12	14	16	20
4	х	х
5	х	х	х
6	х	х	х	х	х
8	х	х	х	х	х	х
10	х	х	х	х	х	х	х	х
12		х	х	х	х	х	х	х
14		х	х	х	х	х	х	х
16		х	х	х	х	х	х	х	х
18			х	х	х	х	х	х	х
20		х	х	х	х	х	х	х	х	х
22					х				х
24					х	х	х	х	х	х
26					х	х	х	х	х	х
28					х	х	х	х	х	х
30					х	х	х	х	х	х
32					х	х	х	х	х	х
36						х	х	х	х	х
40					х	х	х	х	х	х	х		х	х
45							х	х	х	х	х		х
50					х	х	х	х	х	х	х	х	х	х
55									х	х
60						х	х	х	х	х	х		х	х
70											х		х
80								х	х	х	х		х	х
100									х	х	х		х	х

d (m6)

1.5

2.5
