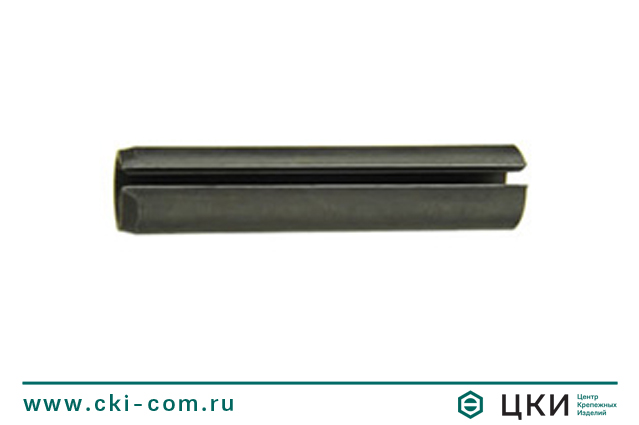

Штифт DIN 7346 цилиндрический пружинный

Аналог EN ISO 13337
  • Материал: пружинная сталь.
  • Применение: для удержания компонентов сборки и передачи крутящего момента от вала к деталям.
  • Особенности: пружинный разрезной, твердость 420 HV.
Размеры
Удобная оплата. По счету или банковской картой
Доставка. По всей территории России
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ
Фильтры
Штифт DIN 7346 цилиндрический пружинный - это специальный крепежный элемент в форме цилиндра с продольным разрезом.

Применение:
Точное приборостроение: применение в конструкциях с минимальной толщиной стенок, где критически важно исключить деформацию из-за чрезмерного давления при монтаже.
  • Радиоэлектронная промышленность: надежное закрепление печатных плат, кронштейнов и миниатюрных компонентов внутри корпусных элементов.
  • Медицинское и оптическое оборудование: сборка узлов, требующих высокой точности, стойкости к вибрационным нагрузкам и возможности бережного демонтажа.
  • Автопром и сборочные производства: фиксация деталей, работающих в условиях вибрации; штифт эффективно нивелирует микросмещения, сохраняя стабильность соединения.
  • Работа с хрупкими и мягкими материалами: идеален для композитов, пластиков и алюминия, так как низкое усилие запрессовки предотвращает появление трещин и повреждение структуры материала.
  • Подвижные узлы: использование в качестве осей или пальцев в механизмах, допускающих многократный монтаж/демонтаж (до 5–10 циклов) без снижения фиксирующих свойств.
  • Роботизированная сборка: геометрия штифта позволяет легко интегрировать его в автоматизированные линии с использованием пневматического или гидравлического оборудования с заданным лимитом усилия.

 Особенности:

  • Пружинный эффект штифта создает необходимое радиальное усилие для удержания в посадочном месте.
  • Рекомендован для узлов с минимальными нагрузками и отсутствием интенсивной вибрации.
  • Установка производится путем запрессовки в цилиндрическое отверстие с натягом.
  • Торцевые фаски облегчают ввод штифта в отверстие при сборке.
  • За счет упругости разрезной конструкции деталь менее требовательна к допускам отверстий по сравнению с цельными стержнями.
  • Крепеж сохраняет свои эксплуатационные характеристики даже после многократного демонтажа и повторной установки.
Параметры штифта Номинальный диаметр штифта d1
2 2.5 3 3.5 4 5 6 8 10 12 13 14 16 18 20 21 25 28 30 35 40 50
d2 1.9 2.3 2.7 3.1 3.4 8 4.9 7 8.5 10.5 11 11.5 13.5 15 16.5 17.5 21.5 23.5 25.5 28.5 32.5 40.5
a 0.2 0.25 0.25 0.3 0.5 0.5 0.7 1.5 2 2 2 2 2 2 2 2 3 3 3 3 4 4
s 0.2 0.25 0.3 0.35 0.5 0.5 0.75 0.75 1 1 1.2 1.5 1.5 1.7 2 2 2 2.5 2.5 3.5 4 5
Номинальная длина l мин. 4 4 4 4 4 6 10 10 10 10 10 10 10 10 10 10 18 18 18 20 20 20
макс. 30 30 40 40 50 80 100 120 160 180 180 200 200 200 200 200 200 200 200 200 200 200
Прочность на
Сдвиг, kN
(только для пужинной стали)
1.5 2.4 3.5 4.6 8 10.4 18 24 40 48 66 84 98 126 158 168 202 280 302 490 634 1000
Штифт цилиндрический пружинный DIN 7346 чертеж.jpg
Длина/диаметр 2 2.5 3 3.5 4 5 6 8 10 12 13 14 16 18 20 21 25 28 30 35 40 50
8 х х х х х х
10 х х х х х х х х х х х
12 х х х х х х х х х х х
14 х х х х х х х х х х х
16 х х х х х х х х х х х
18 х х х х х х х х х х х х х х х х х х х
20 х х х х х х х х х х х х х х х х х х х х х х
22 х х х х х х х х х х х х х х х х х х х х х х
24 х х х х х х х х х х х х х х х х х х х х х х
26 х х х х х х х х х х х х х х х х х х х х х х
28 х х х х х х х х х х х х х х х х х х х х х х
30 х х х х х х х х х х х х х х х х х х х х х х
32 х х х х х х х х х х х х х х х х х х х х х
36 х х х х х х х х х х х х х х х х х х х х
40 х х х х х х х х х х х х х х х х х х х х
45 х х х х х х х х х х х х х х х х х х х х
50 х х х х х х х х х х х х х х х х х х х
55 х х х х х х х х х х х х х х х х х
60 х х х х х х х х х х х х х х х х х
65 х х х х х х х х х х х х х х х х х
70 х х х х х х х х х х х х х х х х х
75 х х х х х х х х х х х х х х х х х
80 х х х х х х х х х х х х х х х х х
85 х х х х х х х х х х х х х х х х
90 х х х х х х х х х х х х х х х х
95 х х х х х х х х х х х х х х х х
100 х х х х х х х х х х х х х х х х
120 х х х х х х х х х х х
140 х х х х х х х х х х х
160 х х х х х х х х х х х
180 х х х х х х х х х х х
200 х х х х х х х х х х х
