Штифт цилиндрический незакалённый DIN 7 А

Штифты

Версия для печати

Форма А, диаметр (m6)

Заказать товар

Штифт цилиндрический DIN 7 А незакалённый

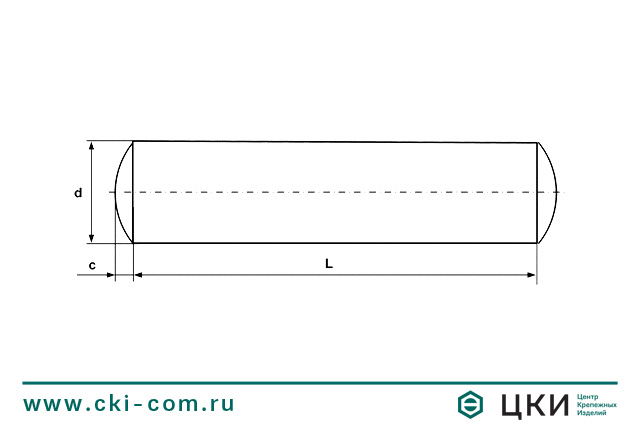

Штифт цилиндрический DIN 7 А н незакалённый (чертёж)

Штифт цилиндрический DIN 7 А незакалённый

Штифт цилиндрический DIN 7 А н незакалённый (чертёж)

Размерная таблица цилиндрического незакалённого штифта DIN 7 А

d (m6)	1	1.5	2	2.5	3	4	5	6	8	10	12	14	16	20
с	0.15	0.23	0.3	0.4	0.45	0.6	0.75	0.9	1.2	1.5	1.8	2	2.5	3

Материал / покрытие

Нержавеющая кислотостойкая сталь A4 (аналог 10Х17Н13М2)

Нержавеющая сталь A1

Описание

Основное отличие DIN EN ISO2338 от DIN7 в том, что по ISO длина считается у всего штифта целиком, вместе с торцами "С".

А по DIN 7 меряется только "основная" часть, без торцов.

Типоразмерная таблица: цилиндрический штифт DIN 7 А

L/d	1	1.5	2	2.5	3	4	5	6	8	10	12	14	16	20
3		х
4	х	х
5	х	х	х
6	х	х	х	х	х
8	х	х	х	х	х	х
10	х	х	х	х	х	х	х	х	х
12		х	х	х	х	х	х	х	х
14		х	х	х	х	х	х	х	х
16		х	х	х	х	х	х	х	х
18			х	х	х	х	х	х	х
20		х	х	х	х	х	х	х	х	х	х	х
22								х	х
24			х		х	х	х	х	х	х	х
26						х	х	х	х
28			х		х	х	х	х	х	х	х
30			х		х	х	х	х	х	х	х	х
32			х		х	х	х	х	х	х	х
36					х	х	х	х	х	х
40					х	х	х	х	х	х	х	х	х	х
45							х	х	х	х	х		х
50						х	х	х	х	х	х	х	х	х
55									х	х
60						х	х	х	х	х	х	х	х	х
70								х	х	х	х		х
80								х	х	х	х	х	х	х
90								х	х	х	х			х
100								х	х	х	х		х	х
160										х
