Шплинт пружинный (чека) ~DIN 11024 E

Шплинты

Шплинт пружинный (чека) ~DIN 11024 E

Заказать товар
Версия для печати

шплинт "игольчатый" простой; форма Е

Заказать товар
Шплинт пружинный (чека) ~DIN 11024 E

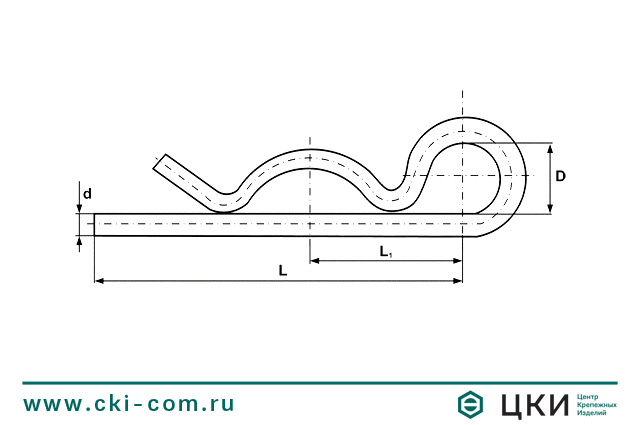

Шплинт пружинный (чека) ~DIN 11024 Е (чертёж)
Шплинт пружинный (чека) ~DIN 11024 E
Шплинт пружинный (чека) ~DIN 11024 Е (чертёж)

Размерная таблица шплинта пружинного (чеки) ~DIN 11024 E



Диаметр отверстия 2.5 3.5 4.5 6 7
Для вала диаметром 9...14 10...16 16...20 20...28 28...40
d 2 3 4 5 6
D 10 18 20 24 30
L1 25 28 30 40 50
L 48 50 62 75 77





Материал / покрытие

  • Сталь / Без покрытия

Описание
