Шплинт DIN 94

Аналог ГОСТ 397-79 / EN ISO 1234

Материал: сталь.
Применение: используется для надёжной фиксации крепёжных элементов, предотвращения самопроизвольного откручивания.
Особенности: проволочный стержень полукруглого сечения, согнутый пополам (разводной шплинт).

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Шплинт DIN 94 - это крепежное изделие, которое представляет собой проволочный стержень полукруглого сечения, согнутый пополам (разводной шплинт).

Применение: используется для надёжной фиксации крепёжных элементов, предотвращения самопроизвольного откручивания в механизмах машин, транспортных узлах, сельскохозяйственной технике и строительных конструкциях.

Особенности:

Стержень, согнутый пополам («разводной» механизм) - после того как шплинт вставлен в отверстие его концы загибают в разные стороны. Загнутые концы упираются в материал и не дают соединению ослабнуть от вибрации или других нагрузок.
Ушко на месте сгиба - дает возможность удобно захватывать за него шплинт инструментом (или пальцами), чтобы легко извлечь при разборке. Также ушко не даёт шплинту полностью провалиться внутрь детали при установке.
Округлая форма ушка снижает концентрацию механических напряжений.
Круглое поперечное сечение сложенных вместе ветвей обеспечивает равномерное распределение нагрузки по всему сечению шплинта.
Гладкая поверхность без окалины и заусенцев упрощает установку и снижает риск задиров или повреждений сопрягаемых деталей.

Скачать стандарт Шплинты DIN 94

L/Номинальный диаметр	1	1.6	2	2.5	3.2	4	5	6.3	8	10	13	16
6	х
8	х	х
10	х	х	х
12	х	х	х	х
14	х	х	х	х	х
16	х	х	х	х	х
18	х	х	х	х	х	х
20	х	х	х	х	х	х
22		х	х	х	х	х	х
25		х	х	х	х	х	х
28		х	х	х	х	х	х
32		х	х	х	х	х	х	х
36			х	х	х	х	х	х
40			х	х	х	х	х	х	х
45				х	х	х	х	х	х	х
50				х	х	х	х	х	х	х
56					х	х	х	х	х	х
63					х	х	х	х	х	х
71						х	х	х	х	х	х
80						х	х	х	х	х	х
90							х	х	х	х	х
100							х	х	х	х	х
112								х	х	х	х	х
125								х	х	х	х	х
140									х	х	х	х
160									х	х	х	х
180										х	х	х
200										х	х	х
224											х	х
250											х	х

Номинальный диаметр отверстия	1	1.6	2	2.5	3.2	4	5	6.3	8	10	13	16
d (max)	0.9	1.4	1.8	2.3	2.9	3.7	4.6	5.9	7.5	9.5	12.4	15.4
b	3	3.2	4	5	6.4	8	10	12.6	16	20	26	32
c (max)	1.8	2.8	3.6	4.6	5.8	7.4	9.2	11.8	15.0	19.0	24.8	30.8
a (max)	1.6	2.5	2.5	2.5	3.2	4	4	4	4	6.3	6.3	6.3

Шплинт DIN 94 (чертёж)

Штифты, шплинты, шпонки, шканты – общее описание, особенности применения
Скачать стандарт Шплинты DIN 94

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Сопутствующие товары

Гайка DIN 934

шестигранная

280 модификаций
от 0,03 руб.

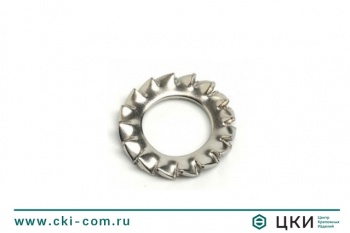

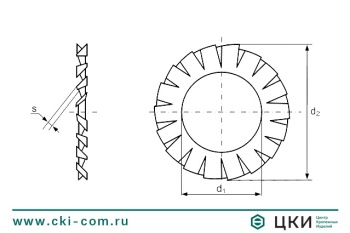

Шайба DIN 6798 А стопорная с упругими зубцами
