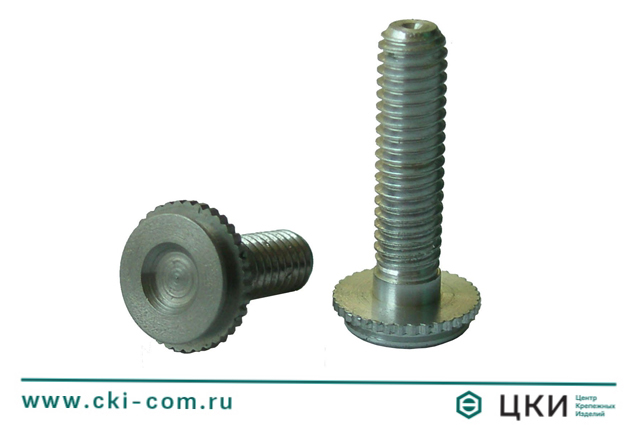

Шпилька запрессовочная для глухого отверстия

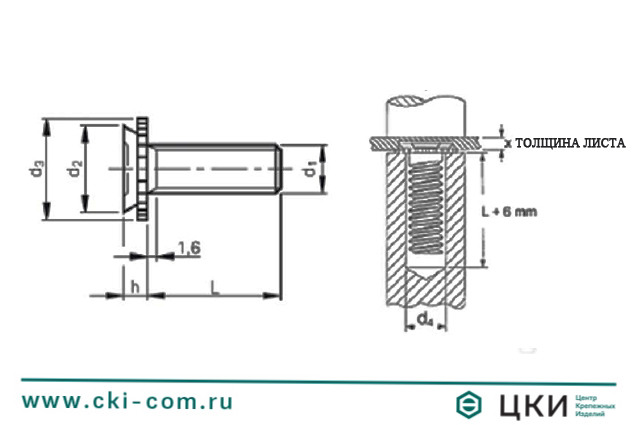

Размерная таблица: шпилька запрессовочная для глухого отверстия
|
Резьба d1 |
Ø фрезерованного отверстия, мм +0,08 |
Х, толщина фрезерованного отверстия, мм = h макс., мм |
d2 макс., мм |
d3, мм ± 0,25 |
d4, мм |
Мин. толщина металла, sm, мм |
Мин. расстояние от края заготовки до центра отверстия, мм |
Тип |
|
|
Алюминий |
Нерж. сталь |
||||||||
|
M3 |
4,4 |
1,09 1,91 |
4,35 |
5,21 |
3,4 |
1,6 2,4 |
4 |
CHA-M3-L CFHA-M3-L |
CHC-M3-L CFHC-M3-L |
|
M4 |
7,4 |
1,09 1,91 |
7,35 |
8,33 |
4,4 |
1,6 2,4 |
5,6 |
CHA-M4-L CFHA-M4-L |
CHC-M4-L CFHC-M4-L |
|
M5 |
7,95 |
1,91 |
7,9 |
8,89 |
5,4 |
2,4 |
6,4 |
CFHA-M5-L |
CFHC-M5-L |
|
M6 |
8,75 |
1,91 |
8,72 |
9,8 |
6,4 |
2,4 |
7,5 |
CFHA-M6-L |
CFHC-M6-L |
Материал / покрытие
- Нержавеющая сталь А2 (аналог 08Х18Н10)
- Алюминий
Описание
Резьбовая шпилька для установки во фрезерованное непроходное отверстие
CHA, CFHA – алюминий
CHC, CFHC – нержавеющая сталь
Применение:
Тип CHA, CFHA – для установки в металл твердостью до HRB 50
Тип CHC, CFHC – для установки в металл твердостью до HRB 70
Важно: у ответной части диаметр отверстия может быть больше диаметра резьбы – d1 + 0,5 мм.
Типоразмерная таблица: шпилька запрессовочная для глухого отверстия
|
CHA-M3-L |
CFHA-M3-L |
CHC-M3-L |
CFHC-M3-L |
6 |
8 |
10 |
12 |
16 |
20 |
– |
|
CHA-M4-L |
CFHA-M4-L |
CHC-M4-L |
CFHC-M4-L |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
|
– |
CFHA-M5-L |
– |
CFHC-M5-L |
– |
– |
10 |
12 |
16 |
20 |
25 |
|
– |
CFHA-M6-L |
– |
CFHC-M6-L |
– |
– |
– |
– |
16 |
20 |
25 |
