Стойка для печатных плат шестигранная наруж/наруж

Стойки для печатных плат

Стойка для печатных плат шестигранная наруж/наруж

Заказать товар
Версия для печати

«папа-папа»

Заказать товар
Стойка для печатных плат шестигранная наруж/наруж
Стойка для печатных плат шестигранная с наружной резьбой

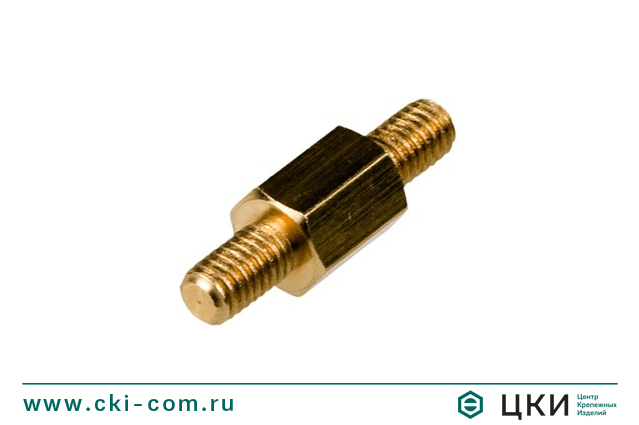

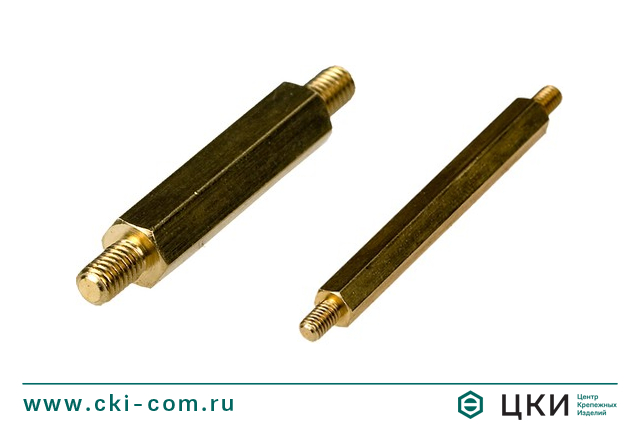

Стойка для печатных плат шестигранная с наружной резьбой латунная

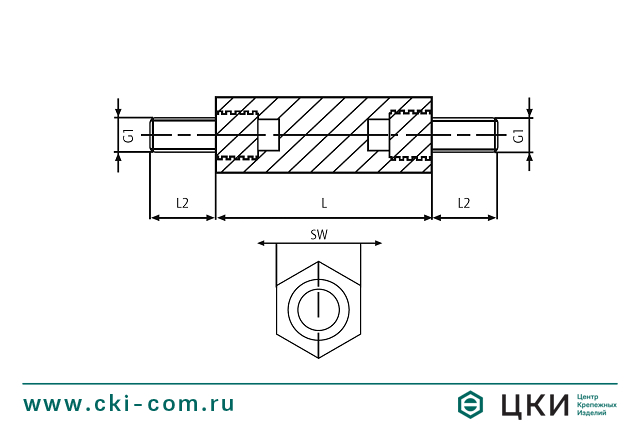

Стойка для печатных плат шестигранная с наружной резьбой чертеж
Стойка для печатных плат шестигранная наруж/наруж
Стойка для печатных плат шестигранная с наружной резьбой
Стойка для печатных плат шестигранная с наружной резьбой латунная
Стойка для печатных плат шестигранная с наружной резьбой чертеж

Размерная таблица: cтойка для печатных плат шестигранная наруж/наруж



   G1, диаметр внешней резьбы          M2.5             M3         M4    M5
     L2, длина внешней резьбы  6 мм        8 мм             10 мм



L, длина, мм  17   20   25   30   35   40   45   50   55   60   65   70
SW, размер под ключ     M2.5х6       х х х х х х х х х х
M3х6   х х х х х х х х
M4х8 х х х х х х х х х х х
   M5х10      х х х х х х х х х х х


Стойка для печатных плат шестигранная с наружной резьбой чертеж

Материал / покрытие

  • Нержавеющая сталь
  • Нейлон
  • Алюминий
  • Латунь
  • Сталь / Гальваническое цинкование
  • Полиамид

Описание

В приборостроении, в частности при изготовлении серверных шкафов, применяются установочные стойки с наружной резьбой. Конфигурация креплений «папа-папа» отличается наличием только внешних резьбовых соединений на обоих концах стойки. В результате такая модель часто используется для монтажа не самих плат, а отдельных деталей на одном уровне. После установки стойки на оставшийся снаружи конец можно закрепить элемент на определенном расстоянии от поверхности. Оба винтовых соединения имеют резьбу со стандартным метрическим шагом, поэтому для фиксации деталей применяются обычные гайки.
