Стойка для печатных плат шестигранная внутр/внутр

Стойки для печатных плат

Стойка для печатных плат шестигранная внутр/внутр (аналог ГОСТ 20865-81)

Заказать товар
Версия для печати

«мама-мама»

Заказать товар
Стойка для печатных плат шестигранная внутр/внутр

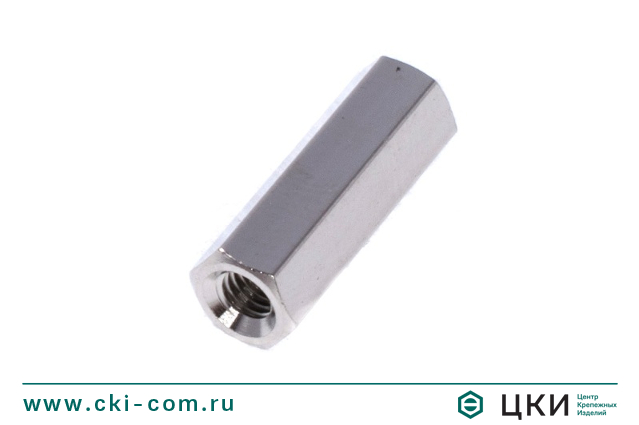

Стойка для печатных плат шестигранная внутр/внутр сталь оцинкованная

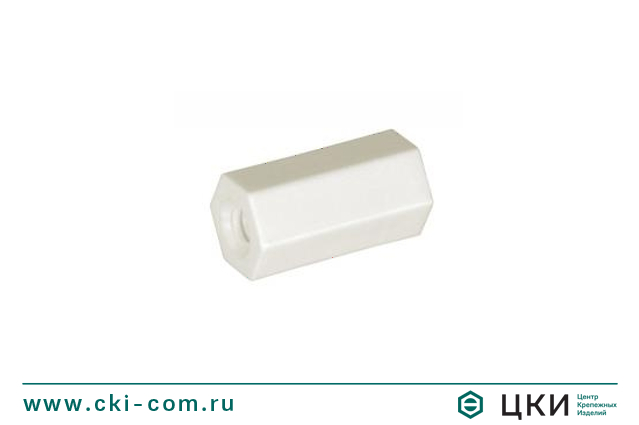

Стойка для печатных плат шестигранная внутр/внутр полиамид

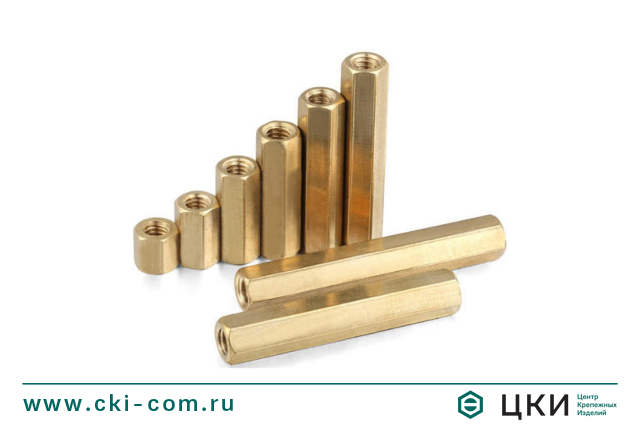

Стойка для печатных плат шестигранная латунная мама/мама
Стойка для печатных плат шестигранная внутр/внутр латунь
Стойка для печатных плат шестигранная внутр/внутр чертеж
Стойка для печатных плат шестигранная внутр/внутр
Стойка для печатных плат шестигранная внутр/внутр сталь оцинкованная
Стойка для печатных плат шестигранная внутр/внутр полиамид
Стойка для печатных плат шестигранная латунная мама/мама
Стойка для печатных плат шестигранная внутр/внутр латунь
Стойка для печатных плат шестигранная внутр/внутр чертеж

Размерная таблица: стойка для печатных плат шестигранная внутр/внутр

L1, мм

L, мм

M2

M2.5

M3

M4

M5

M6

5

5

5

5

5

5

5

6

6

6

6

6

6

6

8

8

8

8

8

8

8

10

10

10

10

10

10

10

12

6

12

12

12

12

12

15

6

15

15

15

15

15

18

6

9

9

9

9

9

от 20

6

10

10

10

10

10

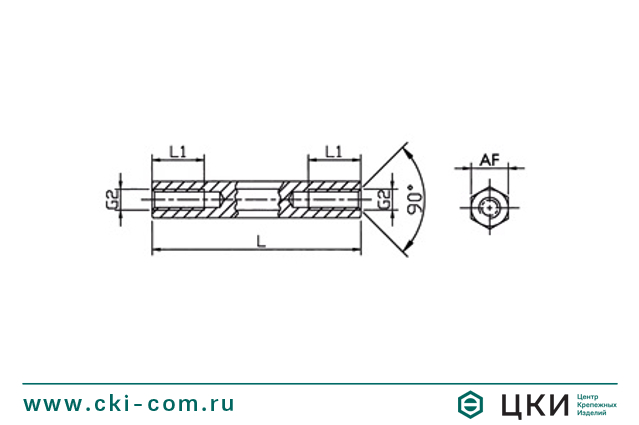

L - длина

L1 - длина внутренней резьбы
G2 - диаметр внутренней резьбы
SW - размер под ключ

Стойка для печатных плат шестигранная внутр/внутр чертеж

Материал / покрытие

  • Нержавеющая сталь А2 (аналог 08Х18Н10)
  • Нейлон
  • Нержавеющая сталь A1
  • Алюминий
  • Полиамид
  • Латунь
  • Сталь / Гальваническое цинкование
  • Сталь / Гальваническое цинкование + желтое хроматирование
  • Латунь / Никелирование

Описание

Резьбовые металлические стойки применяются в основном для крепления печатных плат к шасси, а также для соединения печатных плат между собой. Данный тип стоек имеет шестигранное сечение и внутреннюю резьбу с двух сторон («мама-мама»). Шестигранник позволяет при монтаже удерживать стойки с помощью ключа или плоскогубцев, а также использовать биты с торцевыми головками для автоматического монтажа.

Резьбовые стойки выполняются из оцинкованной стали, латуни, в том числе никелерованной, алюминия, нержавеющей стали, черного и белого нейлона и полиамида.



Другие названия

Дистанционная втулка, крепежная втулка, установочная стойка.

Типоразмерная таблица: стойка для печатных плат шестигранная внутр/внутр

Длина, мм М2х4 М2,5х4 М2,5х5 М3х5,5 М4х7 М5х8 М6х10
5 х х х х х
6 х х х х х
8 х х х х х х
10 х х х х х х х
12 х х х х х х х
15 х х х х х х х
18 х х х х х х х
20 х х х х х х х
25 х х х х х х х
30 х х х х х х х
35 х х х х х х х
40 х х х х х х х
45 х х х х х х х
50 х х х х х х х
55     х х х х х
60     х х х х х
65         х х х
70         х х х
75         х х х
80         х х х
85         х х х
90         х х х
95         х х х
100         х х х
