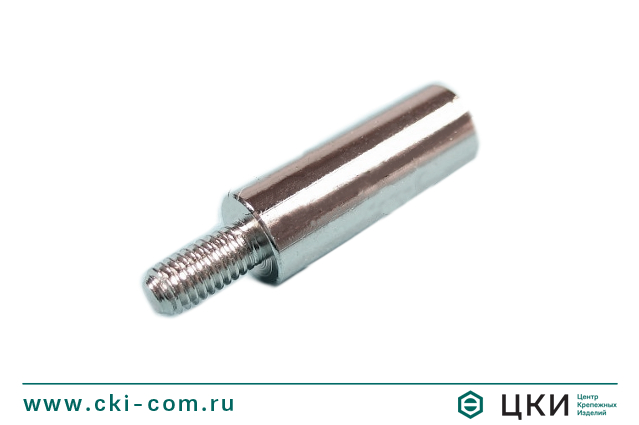

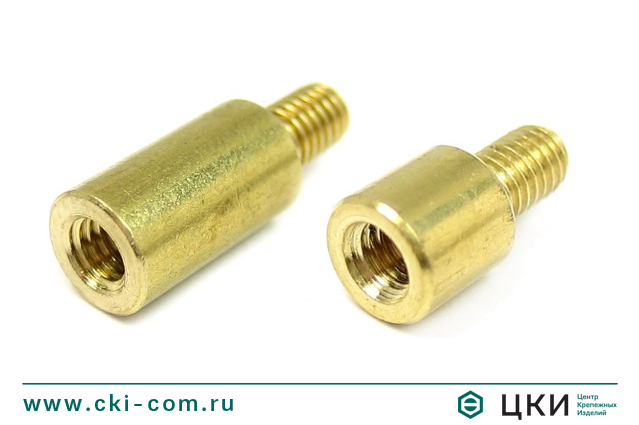

Стойка для печатных плат круглая внутр/наруж

Стойка для печатных плат круглая внутр/наруж

Стойка для печатных плат круглая внутр/наруж

Отправить запрос
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Размерная таблица: стойка для печатных плат круглая внутр/наруж

                                    L, мм                                                                  L2, мм
5 3,0
от 6 4,0
от 8 6,0
от 10 8,0
от 12 10,0



G1(диаметр резьбы внутренний)=G2 (диаметр резьбы наружной)               L3
M2.5 8
M3 8
M4 8
M5 8
M6 10






L, mm
     4      5      8      10      12      15      18      20      25      30      35      40      45     50     55     60
 M3х6

х

х х х х х х х х х х х х х х
M4х8   х х х х х х х х х х х х х х

х

L - длина, L2 - длина внутренней резьбы,

L3 - длина внешней резьба, G1 - диаметр внешней резьбы, G2 - диаметр внутренней резьбы

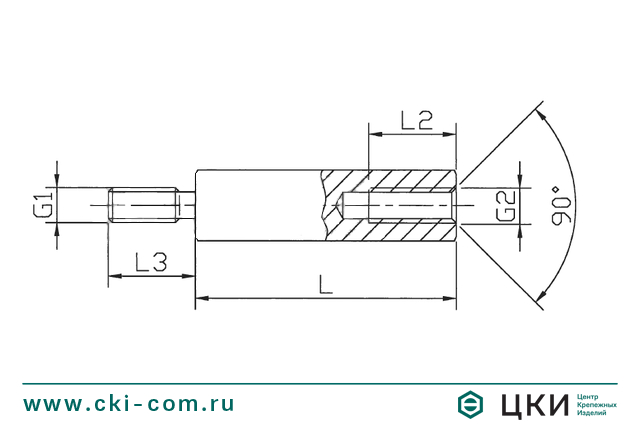

Стойка для печатных плат круглая чертеж

Установочные стойки с внутренней и наружной резьбой используются в приборостроении и при изготовлении серверных шкафов. С их помощью можно легко фиксировать детали на заданном расстоянии. Стойка мама-папа имеет два типа соединения: внешнюю и внутреннюю резьбу, что делает ее более функциональной. Обе соединения имеют стандартный метрический шаг резьбы. Такой набор сокращает количество крепежа, необходимого при монтаже. Стойки второго уровня устанавливаются винтовым концом в внутреннюю резьбу располагающихся ниже стоек, поэтому дополнительных гаек не требуется.
