Стойка для печатных плат круглая внутр/внутр

Стойки для печатных плат

Стойка для печатных плат круглая внутр/внутр

Заказать товар
Версия для печати

«мама-мама»

Заказать товар

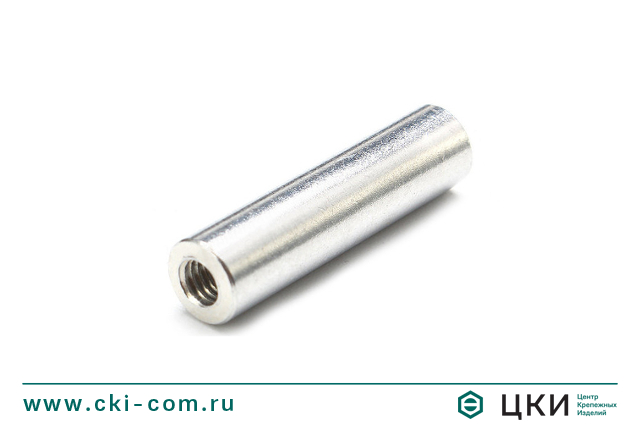

Стойка для печатных плат круглая внутр/внутр

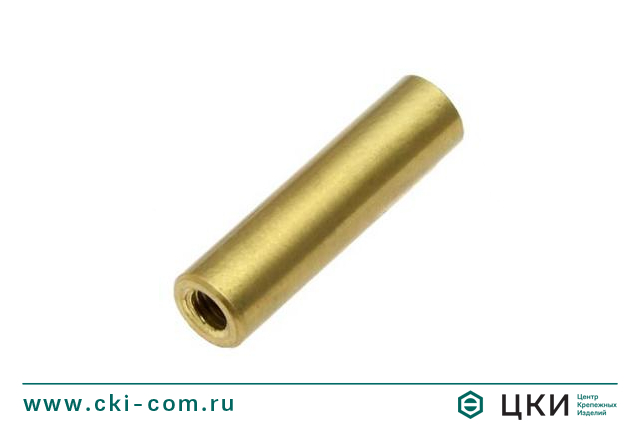

Стойка для печатных плат круглая латунная с внутренней резьбой

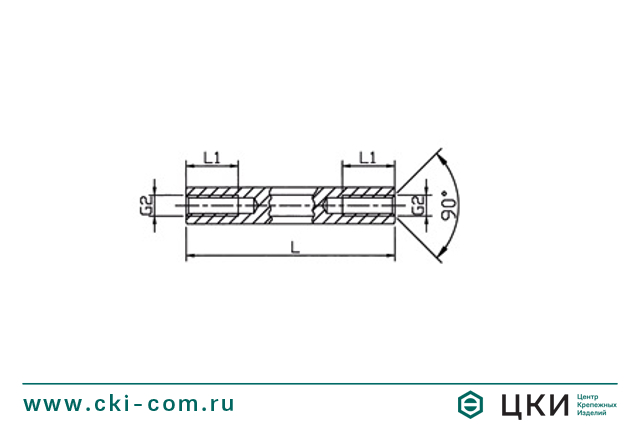

Стойка для печатных плат круглая с внутренней резьбой чертеж
Стойка для печатных плат круглая внутр/внутр
Стойка для печатных плат круглая латунная с внутренней резьбой
Стойка для печатных плат круглая с внутренней резьбой чертеж

Размерная таблица: cтойка для печатных плат круглая внутр/внутр

G2 L (mm) L1 (mm)
M2/M2.5 до 14 сквозная резьба
15-20 на половину длины глухая
от 21 10
M3 до 15 сквозная резьба
16-20 на половину длины глухая
от 21 10
M4 до 20 сквозная резьба
от 21 10



L - длина

L1 - длина внутренней резьбы
G2 - диаметр внутренней резьбы
SW - размер под ключ

Стойка для печатных плат круглая с внутренней резьбой чертеж

Материал / покрытие

  • Нержавеющая сталь А2 (аналог 08Х18Н10)
  • Нейлон
  • Нержавеющая сталь A1
  • Латунь / Никелирование
  • Полиамид
  • Латунь
  • Сталь / Гальваническое цинкование
  • Алюминий
  • Пластик

Описание

Резьбовые металлические стойки применяются в основном для крепления печатных плат к шасси, а также для соединения печатных плат между собой. Данный тип стоек имеет круглое сечение и внутреннюю резьбу с двух сторон («мама-мама»). Резьбовые стойки выполняются из стали с цинковым покрытием, алюминия, нержавеющей стали, латуни (в т.ч. с никелевым покрытием) и черного или белого пластика.



Другие названия

Дистанционная втулка, крепежная втулка, установочная втулка.



Типоразмерная таблица: стойка для печатных плат круглая внутр/внутр

L / G2хL1 М2х4 М2,5х5 М3х6 М4х8
4   х
5 х х х х
8 х х х х
10 х х х х
12 х х х х
15 х х х х
18 х х х х
20 х х х х
25 х х х х
30 х х х х
35 х х х х
40 х х х х
45 х х х х
50   х х х
55   х х х
60     х х
65       х
