Саморез DIN 7971 C

Саморезы и шурупы по DIN и ISO

Саморез DIN 7971 C (аналог ISO 1481)

Заказать товар
Версия для печати

винт самонарезающий с плоской скругленной головкой и прямым шлицем для тонких металлических листов и пластика, форма С - остроконечный

Заказать товар

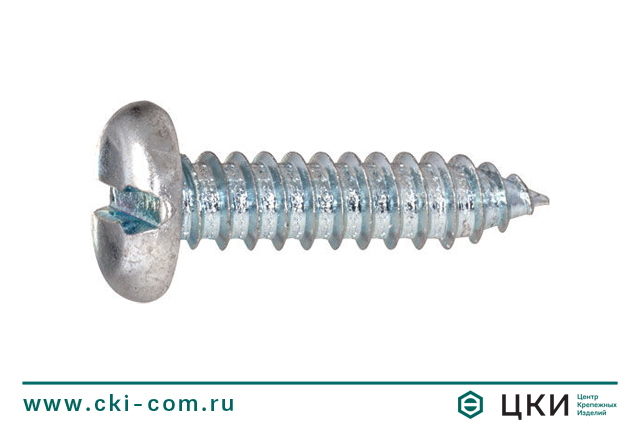

Саморез DIN 7971 C

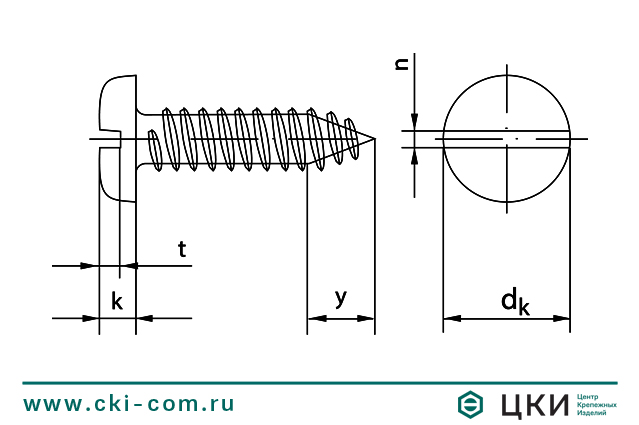

Саморез DIN 7971 C (чертеж)

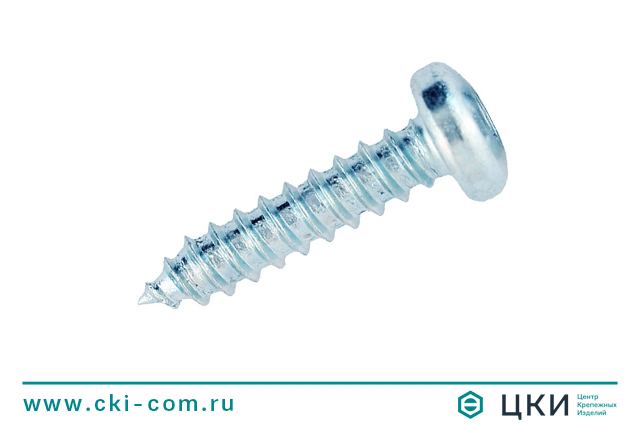

Саморез DIN 7971 C
Саморез DIN 7971 C (чертеж)

Размерная таблица: саморез DIN 7971 остроконечный (тип С)



Размеры

st 2,2

st 2,9

st 3,5

st 3,9

st 4,2

st 4,8

st 5,5

st 6,3

dk

4,2

5,6

6,9

7,5

8,2

9,5

10,8

12,5

k

1,35

1,75

2,1

2,25

2,45

2,8

3,2

3,65

n

0,6

0,8

1

1

1,2

1,2

1,6

1,6

t

0,55

1,75

0,95

1,05

1,15

1,35

1,55

1,8

y

2

2,6

3,2

3,5

3,7

4,2

5

6



Саморез DIN 7971 C (чертеж)

Материал / покрытие

  • Сталь / Без покрытия
  • Нержавеющая сталь А2 (аналог 08Х18Н10)
  • Порошковая покраска в цвета RAL и RR

    Декоративность

    Порошковая покраска в цвета RAL и RR предаст крепежу декоративный вид

    Защита

    Покраска саморезов, заклепок и другого крепежа увеличит срок эксплуатации

    Надежность

    Стойкое покрытие крепежа из различных материалов. Без сколов и отслаивания



    Подробнее о преимуществах порошковой покраски

Описание

Вы можете заказать покраску данного изделия в ЦКИ

 Подробнее об услуге покраски

Рекомендуемый диаметр отверстия в листовой стали с пределом прочности 400 N/mm2 (Ст3) для установки саморезов DIN 7971 C

Толщина листа, мм Резьба по ИСО 1478
ST 2,2 ST 2,9 ST 3,5 ST 3,9 ST 4,2 ST 4,8 ST 5,5 ST 6,3 ST 8,0
0,8 1,7
0,9 1,7
1,0 1,7
1,1 1,7 2,2
1,2 1,8 2,2
1,3 1,8 2,2 2,7 3,0
1,4 1,8 2,3 2,7 3,1 3,2
1,5 1,8 2,3 2,8 3,1 3,2
1,6 1,9 2,4 2,8 3,1 3,3 3,8
1,7 1,9 2,4 2,8 3,2 3,3 3,9
1,8 1,9 2,4 2,9 3,2 3,4 3,9 4,5 5,3
1,9   2,4 2,9 3,3 3,4 3,9 4,6 5,3
2,0   2,5 2,9 3,3 3,5 4,0 4,6 5,4 6,7
2,2   2,5 3,0 3,3 3,5 4,0 4,7 5,5 6,8
2,5     3,0 3,4 3,6 4,1 4,8 5,6 7,0
2,8     3,1 3,4 3,6 4,2 4,8 5,6 7,1
3,0       3,4 3,6 4,2 4,8 5,7 7,1
3,5         3,7 4,2 4,9 5,7 7,2
4,0           4,3 4,9 5,8 7,3
4,5             5,0 5,8 7,3
5,0               5,8 7,4
5,5                 7,4
6,0                 7,4
6,5                 7,4

При штампованном отверстии следует увеличить диаметр на 0,1—0,3 мм. В зависимости от конструкции и материала соединения следует проводить дополнительные тесты.

Типоразмерная таблица самореза DIN 7971 остроконечного(тип С)



Длина

Диаметр

2,2

2,9

3,5

3,9

4,2

4,8

5,5

6,3

4,5

+



6,5

+

+

+

+



9,5

+

+

+

+

+

+



13

+

+

+

+

+

+

+

+

16



+

+

+

+

+

+

+

19



+

+

+

+

+

+

+

22



+

+

+

+

+

+

+

25



+

+

+

+

+

+

+

32



+

+

+

+

+

+

+

38



+

+

+

+

+

+

45



+

+

+

+

50



+

+

+

+

60



+



70



+



80



+
