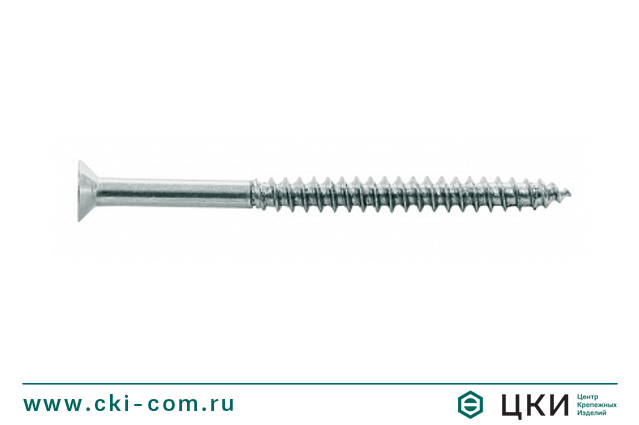

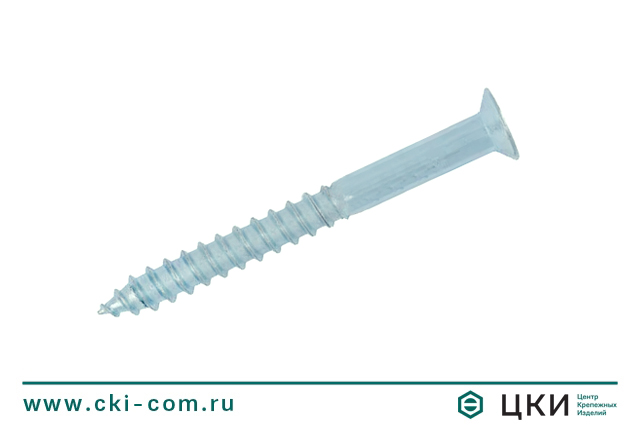

Шуруп с потайной головкой и крестообразным шлицем ГОСТ 1145-80

Саморезы и шурупы по DIN, ISO, ГОСТ

Шуруп с потайной головкой и крестообразным шлицем ГОСТ 1145-80

Заказать товар
Версия для печати

Размерная таблица: шуруп с полупотайной головкой и крестообразным шлицем ГОСТ 1145-80

Резьба Ш2,5 Ш3 Ш3,5 Ш4 Ш5 Ш6
d 2,5 3,0 3,5 4,0 5,0 6,0
D 4,7 5,6 6,5 7,4 9,2 11,0
K 1,50 1,65 1,93 2,20 2,50 3,00

Шуруп с потайной головкой и крестообразным шлицем ГОСТ 1145-80 чертеж

Материал / покрытие

  • Сталь / Гальваническое цинкование

Описание

Шуруп по дереву  с потайной головкой и крестообразным шлицем. Изделие длиной меньше 22 мм выпускается с полной резьбой, от 22 мм и более — с неполной (резьба = 0,6L).



Вы можете более подробно ознакомиться с требованиями ГОСТ 1145-80.

Типоразмерная таблица: шуруп с полупотайной головкой и крестообразным шлицем ГОСТ 1145-80

L/d 2,5 3,0 3,5 4,0 5,0 6,0
10 0,30 0,42 0,57
13 0,39 0,56 0,75 0,97 1,45
16 0,48 0,69 0,93 1,20 1,81
18 0,54 0,77 1,04 1,35 2,06
20 0,60 0,86 1,16 1,51 2,30
22 0,66 0,95 1,28 1,66 2,54
25 0,75 1,08 1,46 1,89 2,90
30   1,30 1,75 2,28 3,51
35     2,05 2,66 4,11
40     2,34 3,05 4,72
45       3,43 5,30
50       2,82 5,93 8,43
60       4,59 7,14 10,16
70         8,35 11,90
80           13,63
90           15,36
