Саморез ISO 7049 остроконечный

Саморез ISO 7049 остроконечный

Саморез ISO 7049 остроконечный

Аналог DIN 7981

Отправить запрос
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Размерная таблица: саморез ISO 7049 остроконечный

Параметры ST 2.2 ST 2.9 ST 3.5 ST 3.9 ST 4.2 ST 4.8 ST 5.5 ST 6.3
dk ISO/DIN 4/4.2 5.6 7/6.9 7.5 8/8.2 9.5 11/10.8 12/12.5
k max 1.6/1.8 2.4/2.2 2.6 2.8 3.1/3.05 3.7/3.5 4/3.95 4.6/4.55
размер шлица 1 1 2 2 2 2 3 3
y 2 2.6 3.2 3.5 3.7 4.2 5 6

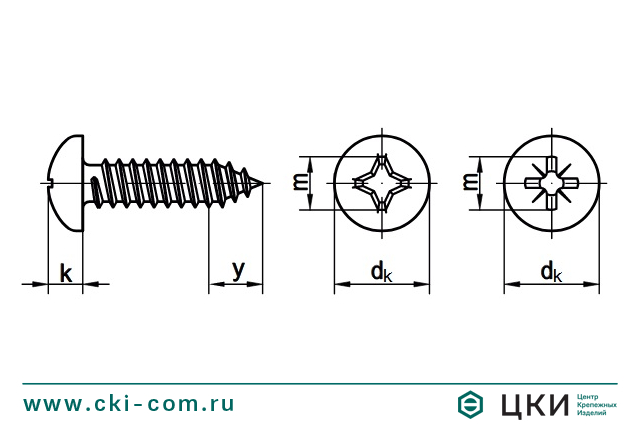

Саморез ISO 7049 остроконечный  чертеж

Рекомендуемый диаметр для установки саморезов ISO 7049

Толщина листа, мм Резьба по ИСО 1478
ST 2,2 ST 2,9 ST 3,5 ST 3,9 ST 4,2 ST 4,8 ST 5,5 ST 6,3 ST 8,0
0,8 1,7
0,9 1,7
1,0 1,7
1,1 1,7 2,2
1,2 1,8 2,2
1,3 1,8 2,2 2,7 3,0
1,4 1,8 2,3 2,7 3,1 3,2
1,5 1,8 2,3 2,8 3,1 3,2
1,6 1,9 2,4 2,8 3,1 3,3 3,8
1,7 1,9 2,4 2,8 3,2 3,3 3,9
1,8 1,9 2,4 2,9 3,2 3,4 3,9 4,5 5,3
1,9   2,4 2,9 3,3 3,4 3,9 4,6 5,3
2,0   2,5 2,9 3,3 3,5 4,0 4,6 5,4 6,7
2,2   2,5 3,0 3,3 3,5 4,0 4,7 5,5 6,8
2,5     3,0 3,4 3,6 4,1 4,8 5,6 7,0
2,8     3,1 3,4 3,6 4,2 4,8 5,6 7,1
3,0       3,4 3,6 4,2 4,8 5,7 7,1
3,5         3,7 4,2 4,9 5,7 7,2
4,0           4,3 4,9 5,8 7,3
4,5             5,0 5,8 7,3
5,0               5,8 7,4
5,5                 7,4
6,0                 7,4
6,5                 7,4

Для саморезов из стали С1018–С1022. При штампованном отверстии следует увеличить диаметр на 0,1—0,3 мм. В зависимости от конструкции и материала соединения следует проводить дополнительные тесты.

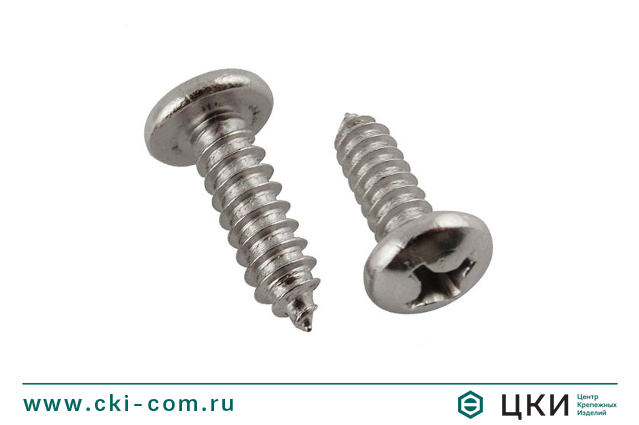

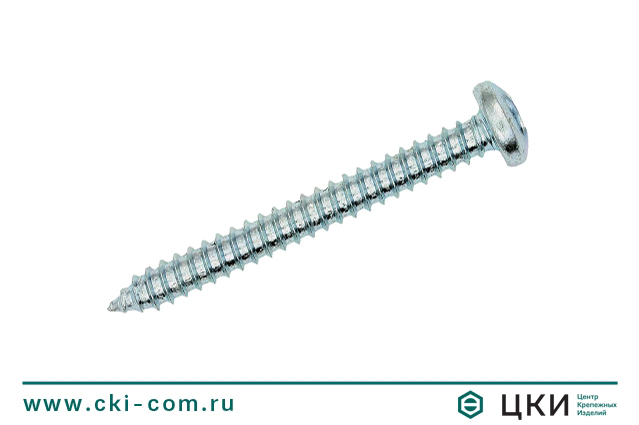

Саморез ISO 7049 (винт самонарезающий) имеет остроконечную форму, скругленную линзообразную головку и крестообразные шлицы Ph и Pz.
