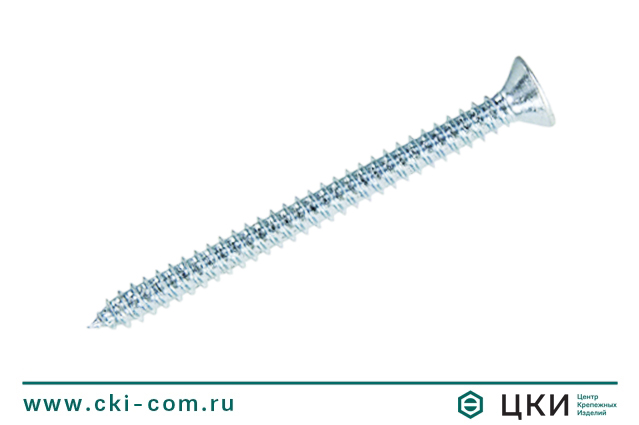

Cаморез по металлу остроконечный ISO 7050

Аналог DIN 7982
Материал: сталь, нержавеющая сталь.
Применение: предназначен для работы со стальными элементами.
Особенности: потайная головка, острый конец (форма C), частый шаг резьбы.
Удобная оплата. По счету или банковской картой
Доставка. По всей территории России
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ
Параметры ST 2.2 ST 2.9 ST 3.5 ST 3.9 ST 4.2 ST 4.8 ST 5.5 ST 6.3
dk ISO/DIN 3,8 / 4,3 5,5 7,3 / 6,8 - / 7,5 8,4 / 8,1 9,3 / 9,5 10,3 / 10,8 11,3 / 12,4
kmax. ISO/DIN 1,1 / 1,3 1,7 2,35 / 2,1 - / 2,3 2,6 / 2,5 2,8 / 3 3 / 3,4 3,15 / 3,8
Размер шлица (Ph, Pz) 0 1 2 2 2 2 3 3
y 2 2,6 3,2 3,2 3,7 4,3 5 6

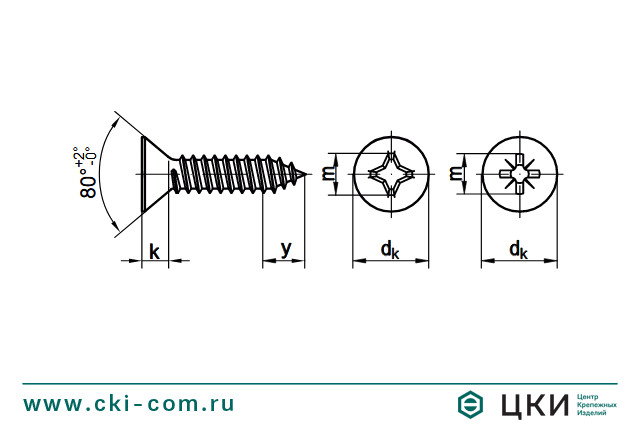

Cаморез по металлу остроконечный ISO 7050 чертеж

Толщина листа, мм Резьба по ИСО 1478
ST 2,2 ST 2,9 ST 3,5 ST 3,9 ST 4,2 ST 4,8 ST 5,5 ST 6,3 ST 8,0
0,8 1,7
0,9 1,7
1,0 1,7
1,1 1,7 2,2
1,2 1,8 2,2
1,3 1,8 2,2 2,7 3,0
1,4 1,8 2,3 2,7 3,1 3,2
1,5 1,8 2,3 2,8 3,1 3,2
1,6 1,9 2,4 2,8 3,1 3,3 3,8
1,7 1,9 2,4 2,8 3,2 3,3 3,9
1,8 1,9 2,4 2,9 3,2 3,4 3,9 4,5 5,3
1,9   2,4 2,9 3,3 3,4 3,9 4,6 5,3
2,0   2,5 2,9 3,3 3,5 4,0 4,6 5,4 6,7
2,2   2,5 3,0 3,3 3,5 4,0 4,7 5,5 6,8
2,5     3,0 3,4 3,6 4,1 4,8 5,6 7,0
2,8     3,1 3,4 3,6 4,2 4,8 5,6 7,1
3,0       3,4 3,6 4,2 4,8 5,7 7,1
3,5         3,7 4,2 4,9 5,7 7,2
4,0           4,3 4,9 5,8 7,3
4,5             5,0 5,8 7,3
5,0               5,8 7,4
5,5                 7,4
6,0                 7,4
6,5                 7,4

Для саморезов из стали С1018–С1022. При штампованном отверстии следует увеличить диаметр на 0,1—0,3 мм. В зависимости от конструкции и материала соединения следует проводить дополнительные тесты.

Cаморез по металлу остроконечный ISO 7050 - самонарезающий винт с потайной головкой, острым концом и частым шагом резьбы. Является аналогом DIN 7982.

Саморез для листового металла острый допускается использовать в стали толщиной до 0,9 мм без предварительного засверливания, при большей толщине 0,9-6,0 мм может потребоваться сверление отверстий.
Следует учесть, что для эстетичной установки в металлическом листе рекомендуется снять фаску зенковкой.

Применение: предназначен для работы со стальными элементами. С его помощью удобно монтировать тонкие металлические панели и листы.  Используется при производстве бытовой техники, содержащей металлические элементы: пылесосы, посудомоечные машины, варочные поверхности, холодильники, стиральные машины. Разрешен к применению в сфере машиностроения, сборке деталей машин, при производстве станков, оснастке механизмов и их частей.

Особенности:

  • Один конец изделия заострён (форма С), что обеспечивает удобство установки.
  • Мелкий шаг резьбы для лучшей фиксации.
  • Потайная головка с углом скоса 90° для установки вровень с поверхностью.
  • Изготовлен холодной высадкой из цементируемой качественной стали.
  • После термообработки обладает высокой твердостью поверхности и сердцевины, устойчивостью к скручиванию. Цинковое покрытие дает возможность использовать его в местах с повышенной влажностью и обеспечивает долгий срок службы без следов коррозии в нормальных условиях окружающей среды.
