Винт антивандальный art. 9101

Антивандальный нержавеющий крепёж

Винт антивандальный art. 9101

Заказать товар
Версия для печати

цилиндрическая скругленная головка, шлиц Spanner (SP), метрическая резьба.

Заказать товар
Стопорный винт art.9101 антивандальный

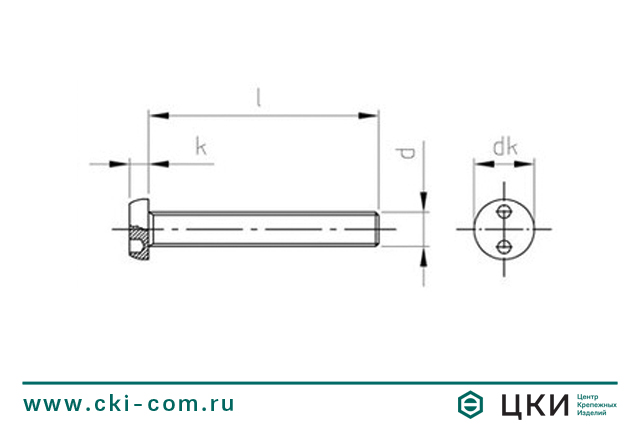

Стопорный винт art.9101 чертеж
Стопорный винт art.9101 антивандальный
Стопорный винт art.9101 чертеж

Размерная таблица: винт антивандальный art. 9101



d

м 3

м 3,5

м 4

м 5

м 6

dk

5,7

6,8

8

10

12

k

1,65

1,9

2,2

2,75

3,3

?

SP-4

SP-6

SP-8

SP-10

SP-1/4

Стопорный винт art.9101 чертеж

Видео

Описание

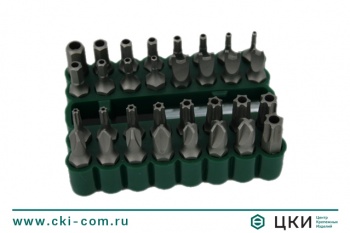

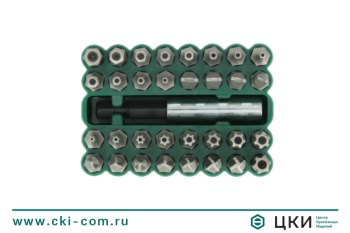

Особенность шлица Spanner (SP) – два отверстия, требующих применения специльного типа биты (отвертки). Данный тип шлица также часто называют:

  •  snake-eye
  •  змеиный глаз
  •  ласточкин хвост
  •  pig nose
  •  поросячий нос
  •  twin hole
  •  два отверстия
  •  шлиц под вилочный ключ
  •  спаннер
  •  двузубая вилка
  •  для натяжных винтов





Типоразмерная таблица: винт антивандальный art. 9101



Длина

Диаметр

м 3

м 3,5

м 4

м 5

м 6

6

+

+

+



8

+



+



10

+



+

+

+

12

+



+

+

+

16

+



+

+

+

20

+



+

+

+

25



+

+

+

30



+

+

40



+
