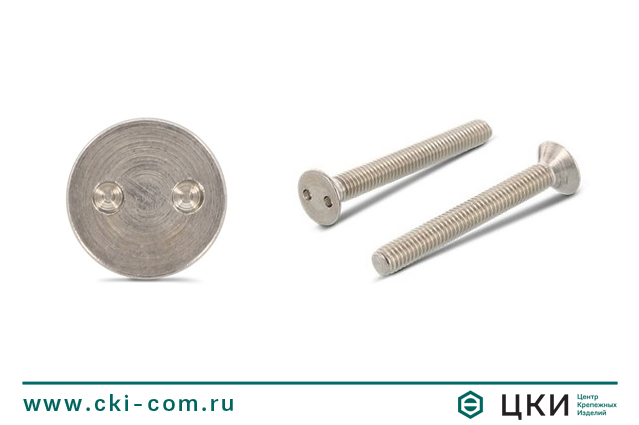

Винт антивандальный art. 9103

Винт антивандальный art. 9103

Винт антивандальный art. 9103

Отправить запрос

потайная головка, шлиц Spanner (SP), метрическая резьба

Print Версия для печати Отправить запрос
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Размерная таблица винта art. 9103



d

м 3

м 4

м 5

м 6

dk

6

8,4

10,4

12,4

k

1,75

2,4

2,95

3,45

шлиц

SP-4

SP-8

SP-10

SP-1/4

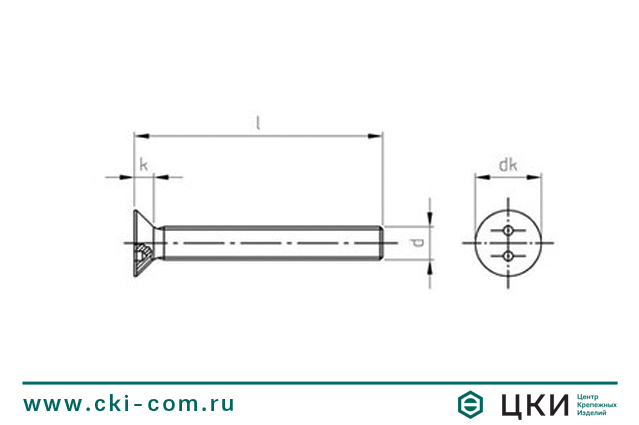

Стопорный винт art.9103 чертёж

Типоразмерная таблица винта art. 9103



Длина

Диаметр

м 3

м 4

м 5

м 6

6

+



8

+



10

+

+



12

+

+

+

+

16

+

+

+

+

20

+

+

+

+

25

+

+

+

+

30

+

+

+

+

35



+

+

+

40



+

+

+

50



+

+

+



Особенность шлица Spanner (SP)– два отверстия, требующих применения специльного типа биты (отвертки). Данный тип шлица также часто называют:

  •  snake-eye
  •  змеиный глаз
  •  ласточкин хвост
  •  pig nose
  •  поросячий нос
  •  twin hole
  •  два отверстия
  •  шлиц под вилочный ключ
  •  спаннер
  •  двузубая вилка
  •  для натяжных винтов
