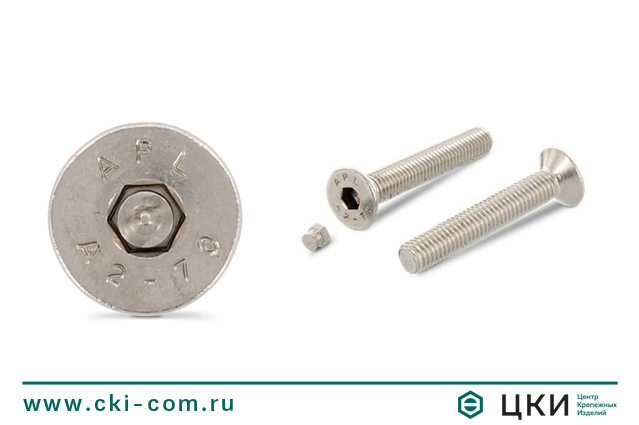

Винт антивандальный art. 9141
Винт антивандальный art. 9141
Заказать товарпотайная головка, шлиц внутренний шестигранник с заглушкой, метрическая резьба
Заказать товар
Описание

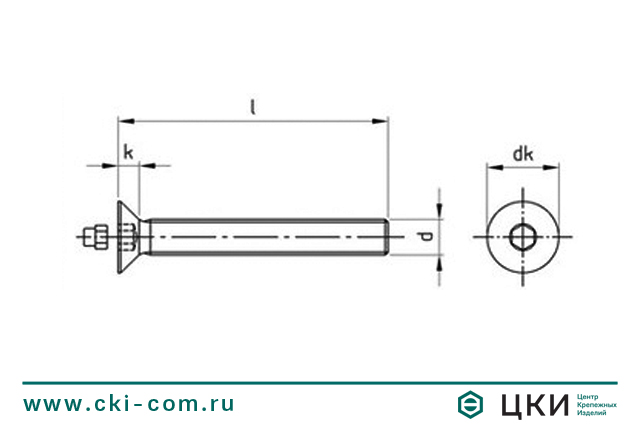

Размерная таблица стопорного винта art. 9141
|
d |
м 6 |
м 8 |
м 10 |
м 12 |
|
dk |
12 |
16 |
20 |
24 |
|
k |
3,45 |
4,6 |
5,5 |
6,5 |
Типоразмерная таблица стопорного винта art. 9141
|
Длина |
Диаметр |
|||
|
м 6 |
м 8 |
м 10 |
м 12 |
|
|
10 |
+ |
+ |
||
|
12 |
+ |
+ |
||
|
16 |
+ |
+ |
+ |
|
|
20 |
+ |
+ |
+ |
+ |
|
25 |
+ |
+ |
+ |
+ |
|
30 |
+ |
+ |
+ |
+ |
|
35 |
+ |
+ |
+ |
+ |
|
40 |
+ |
+ |
+ |
+ |
|
45 |
+ |
+ |
+ |
+ |
|
50 |
+ |
+ |
+ |
+ |
|
60 |
+ |
+ |
+ |
+ |
|
70 |
+ |
|||
