Кольцо установочное DIN 703

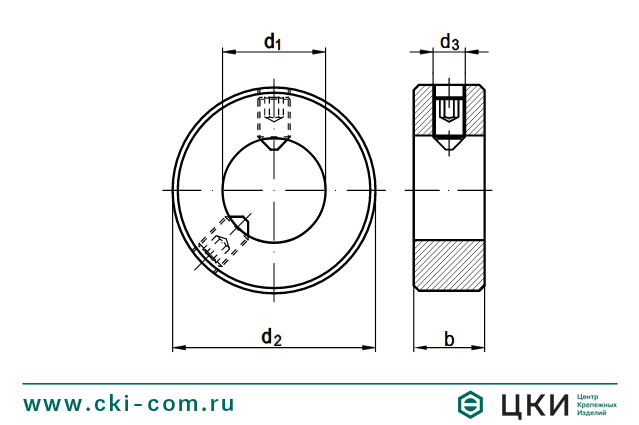

Размерная таблица: кольцо установочное DIN 703
Диаметр | d2 | d3 | b | Стопорный винт |
20 | 40 | М 10 | 20 | М 10х15 |
25 | 56 | М 10 | 22 | М 10х15 |
30 | 63 | М 10 | 22 | М 10х15 |
35 | 70 | М 10 | 22 | М 10х15 |
40 | 80 | М 12 | 28 | М 12х20 |
45 | 80 | М 12 | 28 | М 12х20 |
50 | 90 | М 12 | 28 | М 12х20 |
60 | 100 | М 12 | 28 | М 12х20 |
70 | 110 | М 16 | 32 | М 16х20 |
80 | 125 | М 16 | 32 | М 16х20 |
90 | 125 | М 16 | 32 | М 16х20 |
100 | 140 | М 16 | 32 | М 16х25 |
Материал / покрытие
- Сталь / Без покрытия
Описание
DIN 703 - кольца установочные регулировочные с резьбовым отверстием для винта. Используются в машиностроении, приборостроении и прочих промышленных и производственных областях для фиксации вращающихся элементов на валу.
