Шайба art. 88100

Шайбы

Шайба art. 88100

Заказать товар
Версия для печати

Класс точности С, аналог DIN 134

Заказать товар

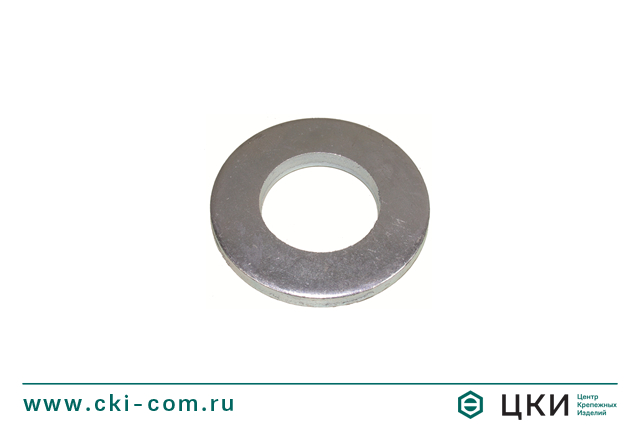

Шайба арт. 88100

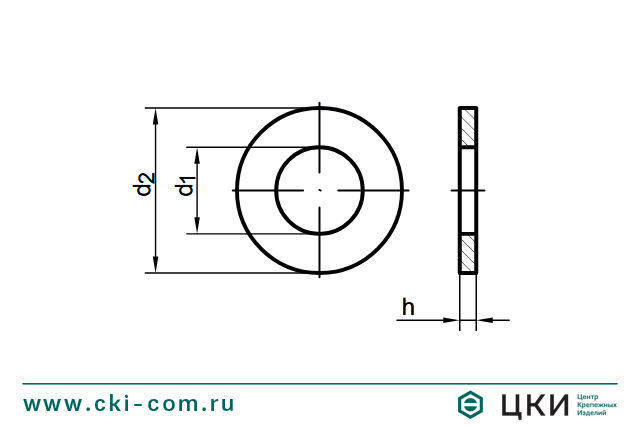

Шайба арт. 88100 (чертеж)
Шайба арт. 88100
Шайба арт. 88100 (чертеж)

Размерная таблица: шайба art. 88100

Для винтов диаметром d1 d2 h
М3 3,2 8 0,5
М4 4,3 10 0,8
М5 5,3 12 1
М6 6,5 13 1,25
М7 8 16 1,25
М8 10 20 1,5
М10 11,5 23 1,5
М12 13 26 1,75
  14,5 29 1,75
М14 14,5 29 1,75
  16 32 2
М16 17,5 35 2
М18 19,5 39 2,5
М20 21 42 2,5
  23 46 3
М22 24,5 49 3
М24 27,5 55 3,5
  27,5 55 3,5
М27 29 58 3,5
М30 31 62 3,5
М33 34 68 4
  36 72 5
М36 40 80 5
М39 40 80 5
М42 43 85 5
М45 46 90 5
М48 50 97 6
М52 54 105 7
М56 58 110 8

Шайба арт. 88100 (чертеж)

Материал / покрытие

  • Сталь / Без покрытия
  • Сталь / Гальваническое цинкование

Описание

Шайба стандарта art. 88100. Класс точности С. Изготовлена из прочной стали с гальваническим цинковым покрытием или без покрытия. Является аналогом шайбы DIN 134.



Применение

Данное изделие применяется в разных областях производства. Шайбу подкладывают под гайку или головку болта, винта и т.п. для создания большей площади опорной поверхности и предотвращения самоотвинчивания крепежной детали. Также увеличение площади прижима позволяет применить большее усилие затяжки, предохраняет поверхность скрепляемых деталей (конструкций) от повреждений, увеличивает степень уплотнения соединения с прокладкой.
