Шайба уплотнительная art. 88494 полиамид

Шайбы

Шайба уплотнительная art. 88494 полиамид

Заказать товар
Версия для печати

для болтов с шестигранной головкой и гаек

Заказать товар
Шайба уплотняющая пластиковая арт 88494
Шайба уплотнительная art. 88494 полиамид чертеж
Шайба уплотняющая пластиковая арт 88494
Шайба уплотнительная art. 88494 полиамид чертеж

Размерная таблица: шайба уплотнительная art. 88494 полиамид

Для болтов диаметром d1 d2 h2 h1 V1 V2
M3 8 3,2 2,2 0,8 5
M4 9,5 4,15 2,6 1 6
M5 10,6 5,15 3 1,2 7
M6 12,7 6,2/6,5 3,5 1,4 8,5 9,25
M7 14,5 7,1 3,8 1,5 9 9,75
M8 16,2 8,1 4 1,6 10,5 11,5
M10 19,6 10,2 4,5 1,8 12,5 13,5
M12 23,6 12,2 5 2 14,5 16
M14 25,4 14,2 5,5 2,1 16,5 18
M16 29,4 16,2 6 2,2 19 20,75
M18 35,1 18,2 6,5 2,3 21,5 23,25
M20 35,7 20,3 7 2,4 23 24,75
M22 41,6 22,5 7,5 2,5 24,5 26,5
M24 41,6 24,3 8 2,6 26 28
M27 47,3 27,3 8,5 2,7 28,5 30,5
M30 53,1 30,2 8,5 2,8 30,5
M36 63,5 36,2 10 3,2 38
M48 86,5 48,2 17 4,5 55

Шайба пластиковая арт 88494 (чертеж)

Материал / покрытие

  • Полиамид

Описание

Шайба (уплотнительное кольцо) art. 88494 сделана из полиамида и предназначена для фиксации и герметизации соединений шестигранных болтов и гаек. Пластиковая шайба слегка расплющивается, заполняя собой свободное пространство соединения, защищая его от вибрационных нагрузок и отвинчивания изделий. Препятствует электролитической коррозии между двумя различными металлическими поверхностями. Пластиковые шайбы химически устойчивы к щелочам, разбавленным кислотам, соляным растворам, жирам, бензину, спирту, ацетону, морской воде и т.д.

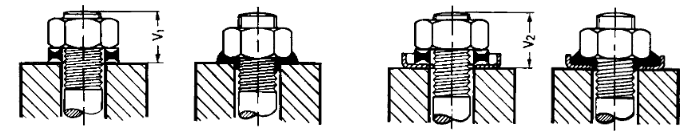

Шайба пластиковая уплотнительная DUBO 88494 (установка)

     До затяжки                         После затяжки                       До затяжки              После затяжки

Шайба пластиковая уплотнительная DUBO 88494
