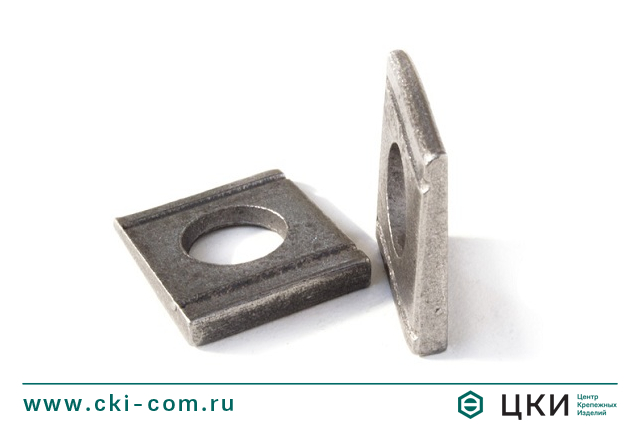

Шайба косая клиновая DIN 6918

Шайбы

Размерная таблица: шайба косая клиновая DIN 6918

Параметры шайбы

Диаметр резьбы крепежной детали

М10

М16

М20

М22

M24

M27

M30

M36

Внутренний номинальный (минимальный) диаметр d

13 17 21 23 25* 28* 31* 37*

Длина номинальная

a

26 32 40 44 56 56 62 68

b

30 36 44 50 56 56 62 68

Высота

h

4.9/2.5 5.9/3 7/3.5 8/4 8.5/4 8.5/4 9/4 9.4/4

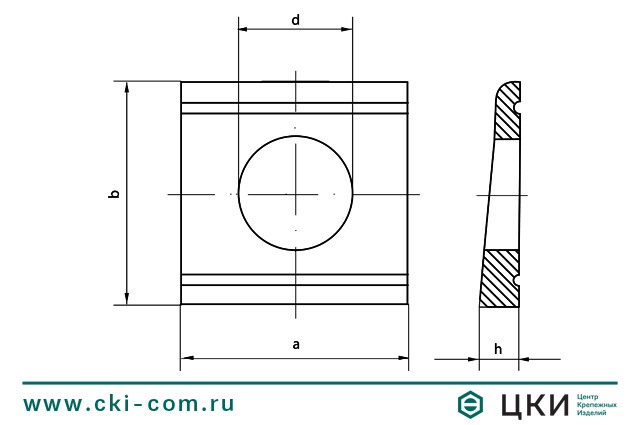

Шайба косая клиновая DIN 6918 чертёж

Материал / покрытие

  • Сталь конструкционная / Горячее цинкование
  • Сталь конструкционная / Без покрытия

Описание

Шайба косая DIN 6918 - квадратное изделие с двумя проточками. Предназначена для выравнивания уклонов полок швеллеров в высоконагруженных резьбовых соединениях (HV). Используется с болтами HV для соединения U-образных профилей в стальных конструкциях. Уклон шайбы составляет 8%.
