Шайба пружинная сферическая DIN 74361

Шайбы

Шайба пружинная сферическая DIN 74361

Заказать товар
Версия для печати

Размерная таблица: шайба пружинная сферическая DIN 74361

Параметры 12.5 14.5 16.5 18.5 20.5 22.5
d2 23 26 26.5 29 34 34
d3 14.5 17 18 20 24 24
h 5 6 6.5 7 8 8
r 12 14 15 16 18 18

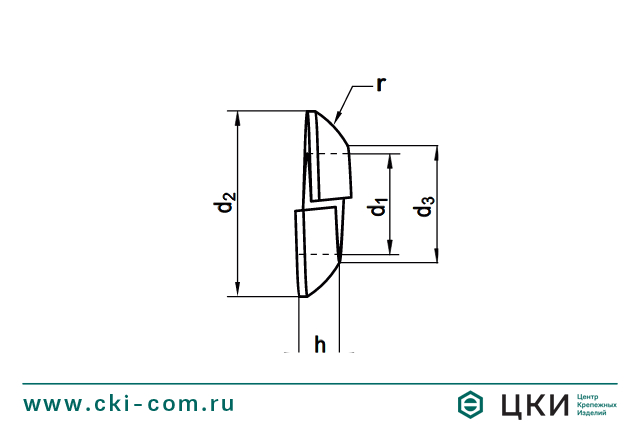

Шайба пружинная сферическая DIN 74361 (форма C) чертёж

Материал / покрытие

  • Сталь / Гальваническое цинкование
  • Сталь 8 / Без покрытия
  • Сталь 10 / Без покрытия

Описание

Шайбу пружинную сферическую DIN 74361 (форма C) также называют центрирующей шайбой для болтов или пружинным кольцом.
