Шайба DIN 988

Шайба DIN 988

регулировочная, используется преимущественно для компенсации осевых зазоров деталей машин при их фиксации стопорными кольцами

Соберем заказ вместо вас
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Выбрать параметры изделия

Артикул Диаметр Материал Покрытие Длина Цена
26940 10*16*0.1 Сталь A2 нержавеющая 17,04 ₽
12955 10*16*0.1 Сталь без покрытия 3,56 ₽
7816 10*16*0.2 Сталь без покрытия 4,92 ₽
43267 10*16*0.2 Сталь A2 нержавеющая 22,20 ₽
12956 10*16*0.5 Сталь без покрытия 8,40 ₽
6056 10*16*1.0 Сталь без покрытия 5,68 ₽
34006 12*18*1.0 Сталь без покрытия 10,03 ₽
22044 14*20*0.1 Сталь без покрытия 11,42 ₽
12960 14*20*0.2 Сталь без покрытия 4,13 ₽
7819 15*21*0.5 Сталь без покрытия 8,18 ₽
34913 17*24*0.5 Сталь без покрытия 13,15 ₽
47410 18*25*0.1 Сталь без покрытия 7,55 ₽
40215 18*25*0.3 Сталь без покрытия 7,32 ₽
32082 20*28*1.0 Сталь без покрытия 8,87 ₽
33547 25*35*0.1 Сталь без покрытия 16,64 ₽
34019 3*6*1.0 Сталь без покрытия 2,22 ₽
33843 30*42*0.1 Сталь без покрытия 3,02 ₽
7844 5*10*0.5 Сталь без покрытия 3,46 ₽
48030 50*62*0.1 Сталь без покрытия 8,76 ₽
35504 6*12*1.0 Сталь без покрытия 4,88 ₽

Типоразмерная таблица: шайбу DIN 988



d1xd2/h 0.1 0.2 0.3 0.5 1.0 1.2 1.5 2.0
3х6 х х х х х
4х8 х х х х х
5х10 х х х х х
6х12 х х х х х
7х13 х х х х х
8х14 х х х х х
9х15 х х х х х
10х16 х х х х х
11х17 х х х х х
12х18 х х х х х
13х19 х х х х х х
14х20 х х х х х
15х21 х х х х х х
16х22 х х х х х х
17х24 х х х х х х
18х25 х х х х х х
19х26 х х х х х х
20х28 х х х х х х х
22х30 х х х х х х х
22х32 х х х х х х х
25х35 х х х х х х х
25х36 х х х х х х
26х37 х х х х х х х
28х40 х х х х х х х
30х42 х х х х х х х х
32х45 х х х х х х х х
35х45 х х х х х х х х
36х45 х х х х х х х х
37х47 х х х х х х х х
40х50 х х х х х х х х
42х52 х х х х х х х х
45х55 х х х х х х х х
45х56 х х х х х х х х
48х60 х х х х х х х х
50х62 х х х х х х х х
50х63 х х х х х х х х
52х65 х х х х х х х х
55х68 х х х х х х х х
56х70 х х х х х х х х
56х72 х х х х х х х х
60х75 х х х х х х х х
70х90 х х х х х х х х
80х100 х х х х х х х х
90х110 х х х х х х х х
100х120 х х х х х х х х
100х125 х х х х х х х х

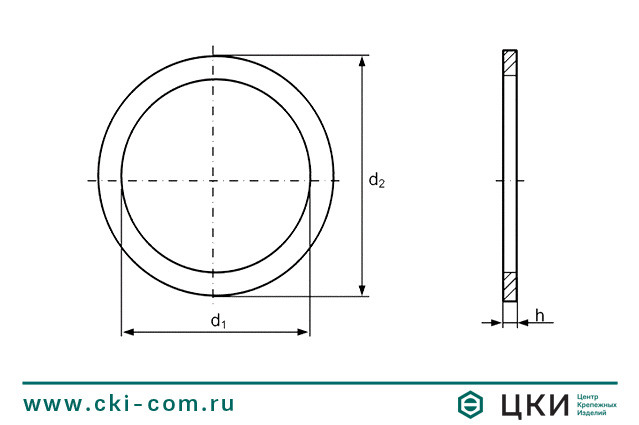

Размерная таблица: подгоночная шайба DIN 988

d1 (D12) d2 (d12)
3 6
4 8
5 10
6 12
7 13
8 14
9 15
10 16
11 17
12 18
13 19
14 20
15 21
16 22
17 24
18 25
19 26
20 28
22 30
22 32
25 35
25 36
26 37
28 40
30 42
32 45
35 45
36 45
37 47
40 50
42 52
45 55
45 56
48 60
50 62
50 63
52 65
55 68
56 70
56 72
60 75
70 90
80 100
90 110
100 120
100 125

Шайба DIN 988 подгоночная регулировочная
