Шайба контактная art.88129 рифленая

Шайбы

Шайба контактная art.88129 рифленая

Заказать товар
Версия для печати

с ножками; для винтов с цилиндрической головой класса прочности 10.9 включительно

Заказать товар

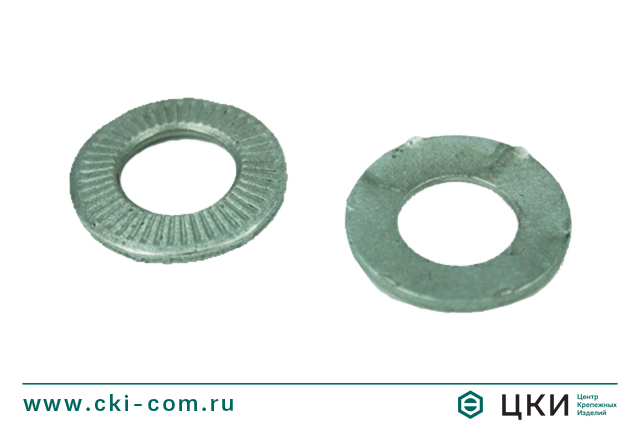

Шайба контактная

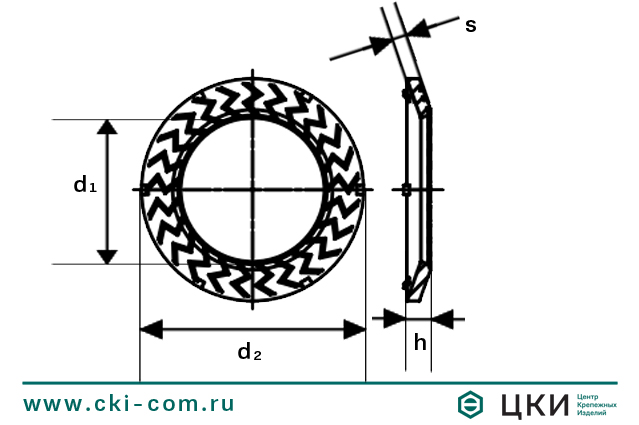

Шайба контактная чертёж ГК ЦКИ
Шайба контактная
Шайба контактная чертёж ГК ЦКИ

Размерная таблица: контактная шайба art 88129



Обозначение 4х8 5х10 6х12 8х16 10х20 12х24
Для винтов диаметром М4 М5 М6 М8 М10 М12
d1 4.1 5.1 6.1 8.2 10.2 12.4
d2 8.2 10.2 12.2 16.2 20.25 24.25
s1 1 1 1.2 1.4 1.6 1.6
h (max) 1.35 1.5 1.8 2.4 2.6 2.6



Шайба контактная чертёж ГК ЦКИ
