Блок с вертлюгом двойной

Блоки

Блок с вертлюгом двойной

Заказать товар
Версия для печати

с металлическим диском

Заказать товар

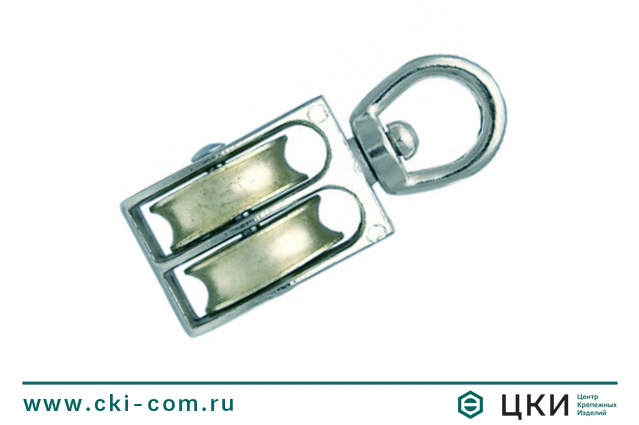

Блок с вертлюгом двойной

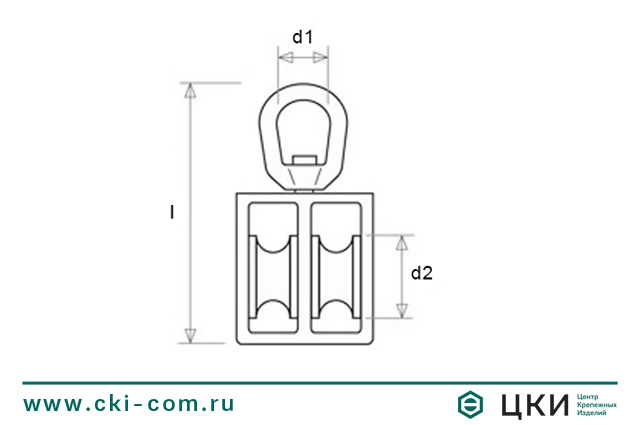

Блок с вертлюгом двойной чертеж

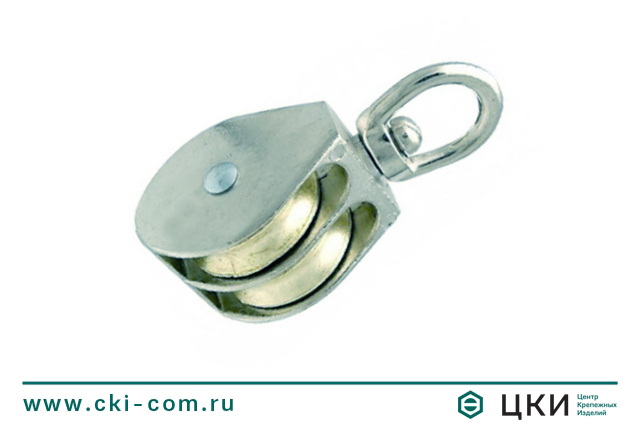

Блок с вертлюгом двойной
Блок с вертлюгом двойной чертеж

Размерная таблица: блок с вертлюгом двойной

Диаметр диска, дюймы (мм) E, диаметр каната, мм d1, мм d2, мм l, мм
1/2 (15) 5 10 15 50
3/4 (20) 6 11 20 60
1 (25) 7 12 25 70
1/4 (30) 8 13 30 80
1/2 (40) 9 14 40 93
2 (50) 12 16 50 113


Блок с вертлюгом двойной чертеж

Описание

Блок с металлическим шкивом предназначен для изменения направления движения каната и увеличения силы (рычага) в оборудовании. Диаметр троса – 5-12 мм. Не предназначен для подъема.
