Скоба монтажная тип P DIN 831

Скобы монтажные

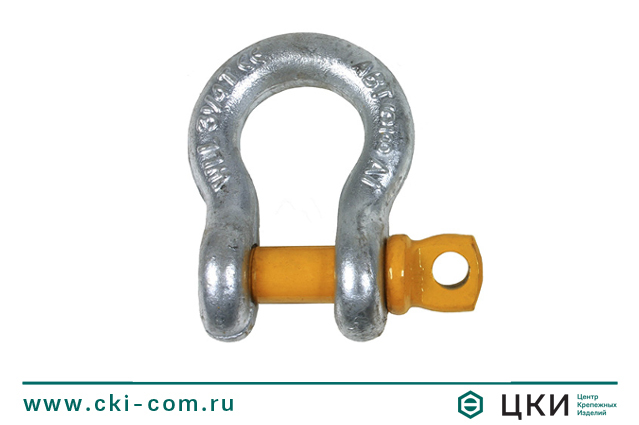

Скоба монтажная тип P DIN 831

Заказать товар

Производитель: CERTEX (Финляндия)

Версия для печати

Ω-образная, предназначена для подъёма, исполнение А (с винтовым замком)

Заказать товар
Скоба монтажная омегообразная DIN 831

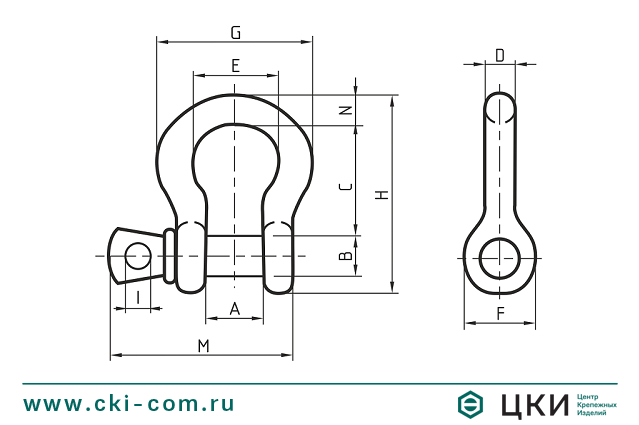

Скоба монтажная омегообразная DIN 831 чертёж
Скоба монтажная омегообразная DIN 831
Скоба монтажная омегообразная DIN 831 чертёж

Размерная таблица монтажной Ω-образной скобы арт831

  г/п,т A,мм B,мм C,мм D,мм E,мм F,мм G,мм H,мм I,мм M,мм N,мм вес,кг
SAK05P 0,5 11,9 7,85 28,7 6,35 19,8 15,5 32,5 46,7 4,85 35,1 6,35 0,05
SAK075P 0,75 13,5 9,65 31 7,85 21,3 19,1 37,3 53 5,6 42,2 7,85 0,1
SAK010P 1,0 16,8 11,2 36,6 9,65 26,2 23,1 45,2 63 6,35 51,5 9,65 0,14
SAK015P 1,5 19,1 12,7 42,9 11,2 29,5 26,9 51,5 74 7,85 60,5 11,2 0,17
SAK020P 2,0 20,6 16 47,8 12,7 33,3 30,2 58,5 83,5 9,65 68,5 12,7 0,33
SAK032P 3,25 26,9 19,1 60,5 16 42,9 38,1 74,5 106 11,2 85 17,5 0,62
SAK047P 4,75 31,8 22,4 71,5 19,1 51 46 89 126 12,7 101 20,6 1,07
SAK065P 6,5 36,6 25,4 84 22,4 58 53 102 148 12,7 114 24,6 1,64
SAK085P 8,5 42,9 28,7 95,5 25,4 68,5 60,5 119 167 14,2 129 26,9 2,28
SAK095P 9,5 46 31,8 108 28,7 74 68,5 131 190 16 142 31,8 3,36
SAK12P 12,0 51,5 35,1 119 31,8 82,5 76 146 210 17,5 156 35,1 4,31
SAK135P 13,5 57 38,1 133 35,1 92 84 162 233 19,1 174 38,1 6,14
SAK17P 17,0 60,5 41,4 146 38,1 98,5 92 175 254 20,6 187 41,1 7,8
SAK25P 25,0 73 51 178 44,5 127 106 225 313 25,4 231 57 12,6
SAK35P 35,0 82,5 57 197 51 146 122 256 348 31 263 61 20,4
SAK55P 55,0 105 70 267 66,5 184 145 327 453 35,1 330 79,5 38,9
SAK85P 85,0 127 82,5 330 76 200 165 365 546 38 490 92 70

 Скоба монтажная омегообразная DIN 831 чертёж

Описание

  • Скоба такелажная омегообразная, без гайки и шплинта.
  • Коэффициент запаса прочности 6:1.
  • Не подвергать термической обработке.
  • Предназначена для соединения различных компонентов при грузоподъёмных операциях.
  • Покрытие скобы – горячее цинкование.



Производитель:

CERTEX (Финляндия)
