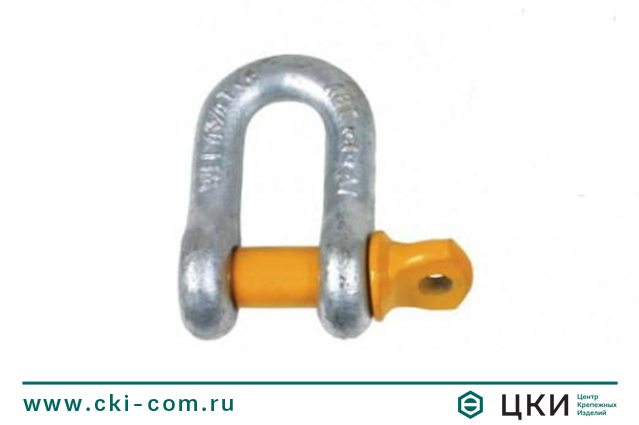

Скоба монтажная тип D DIN 832

Скоба монтажная тип D DIN 832

Скоба монтажная тип D DIN 832

Отправить запрос

U-образная, предназначена для подъёма, исполнение А (с винтовым замком)

Print Версия для печати Отправить запрос
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Размерная таблица монтажной скобы арт. 832

  г/п,т A,мм B,мм C,мм D,мм F,мм G,мм H,мм I,мм M,мм вес,кг
SAK05S 0,5 11,9 7,85 22,4 6,35 15,5 24,6 40,4 4,85 35,1 0,05
SAK075S 0,75 13,5 9,65 26,2 7,85 19,1 29,5 48,5 5,6 42,2 0,08
SAK010S 1,0 16,8 11,2 31,8 9,65 23,1 35,8 58,5 6,35 51,5 0,13
SAK015S 1,5 19,1 12,7 36,6 11,2 26,9 41,4 67,5 7,85 60,5 0,2
SAK020S 2,0 20,6 16 41,4 12,7 30,2 46 77 9,65 68,5 0,27
SAK032S 3,25 26,9 19,1 51 16 37,1 58,5 95,5 11,2 85 0,57
SAK047S 4,75 31,8 22,4 60,5 19,1 46 70 115 12,7 101 1,2
SAK065S 6,5 36,6 25,4 71,5 22,4 53 81 135 12,7 114 1,43
SAK085S 8,5 42,9 28,7 81 25,4 60,5 93,5 151 14,2 129 2,15
SAK095S 9,5 46 31,8 91 28,7 68,5 103 172 16 142 3,06
SAK12S 12,0 51,5 35,1 100 31,8 76 115 191 17,5 156 4,11
SAK135S 13,5 57 38,1 111 35,1 84 127 210 19,1 174 5,28
SAK17S 17,0 60,5 41,4 122 38,1 92 137 230 20,6 187 7,23
SAK25S 25,0 73 51 146 44,5 106 162 279 25,4 231 12,1
SAK35S 35,0 82,5 57 172 51 122 184 312 31 263 19,2
SAK55S 55,0 105 70 203 66,5 145 238 377 35,1 330 32,5

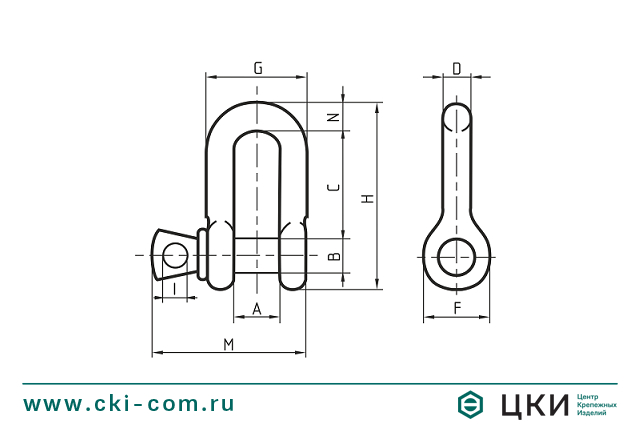

Скоба монтажная тип D DIN 832 (чертёж)

  • Скоба такелажная прямая, без гайки и шплинта.
  • Коэффициент запаса прочности 6:1.
  • Не подвергать термической обработке.
  • Предназначена для соединения различных компонентов при грузоподъёмных операциях.
  • Покрытие скобы – горячее цинкование.



Производитель

CERTEX (Финляндия)
