Скоба монтажная тип P DIN 833

Скобы монтажные

Скоба монтажная тип P DIN 833

Заказать товар

Производитель: CERTEX (Финляндия)

Версия для печати

Ω-образная, предназначена для подъёма, исполнение С (со шплинтом)

Заказать товар

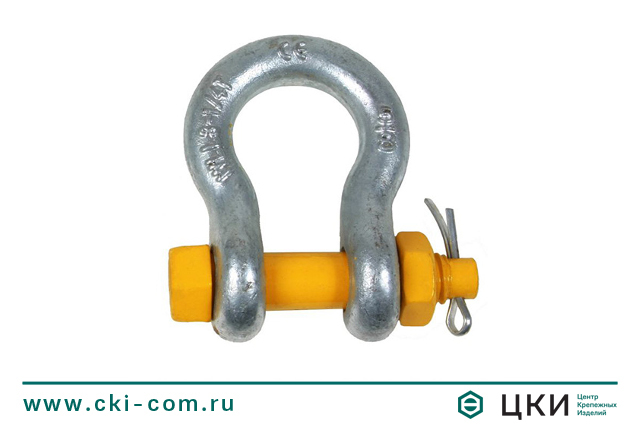

Скоба монтажная Ω-образная арт. 833

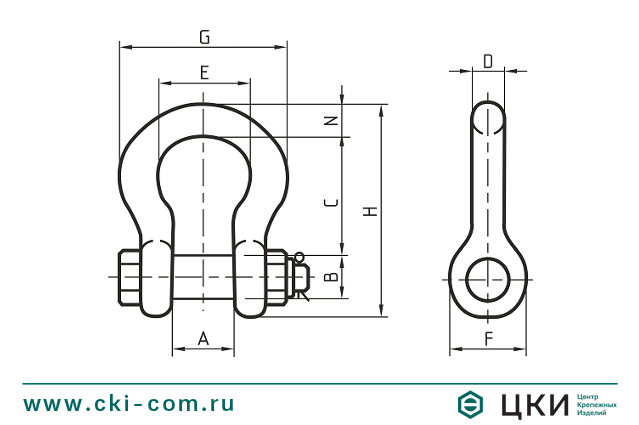

Скоба монтажная омегообразная DIN 833 чертёж
Скоба монтажная Ω-образная арт. 833
Скоба монтажная омегообразная DIN 833 чертёж

Размерная таблица монтажной Ω-образной скобы арт833

  г/п,т A,мм B,мм C,мм D,мм E,мм F,мм G,мм H,мм N,мм вес,кг
SAK05PS 0,5 11,9 7,85 28,7 6,35 19,8 15,5 32,5 46,7 6,35 0,05
SAK075PS 0,75 13,5 9,65 31 7,85 21,3 19,1 37,3 53 7,85 0,1
SAK010PS 1,0 16,8 11,2 36,6 9,65 26,2 23,1 45,2 63 9,65 0,15
SAK015PS 1,5 19,1 12,7 42,9 11,2 29,5 26,9 51,5 74 11,2 0,22
SAK020PS 2,0 20,6 16 47,8 12,7 33,3 30,2 58,5 83,5 12,7 0,36
SAK032PS 3,25 26,9 19,1 60,5 16 42,9 38,1 74,5 106 17,5 0,76
SAK047PS 4,75 31,8 22,4 71,5 19,1 51 46 89 126 20,6 1,23
SAK065PS 6,5 36,6 25,4 84 22,4 58 53 102 148 24,6 1,79
SAK085PS 8,5 42,9 28,7 95,5 25,4 68,5 60,5 119 167 26,9 2,57
SAK095PS 9,5 46 31,8 108 28,7 74 68,5 131 190 31,8 3,75
SAK12PS 12,0 51,5 35,1 119 31,8 82,5 76 146 210 35,1 5,31
SAK135PS 13,5 57 38,1 133 35,1 92 84 162 233 38,1 7,18
SAK17PS 17,0 60,5 41,4 146 38,1 98,5 92 175 254 41,1 9,43
SAK25PS 25,0 73 51 178 44,5 127 106 225 313 57 15,4
SAK35PS 35,0 82,5 57 197 51 146 122 256 348 61 23,7
SAK55PS 55,0 105 70 267 66,5 184 145 327 453 79 44,6
SAK85PS 85,0 127 82,5 330 76 200 165 365 546 92 70
SAK120PS 120,0 133 95,5 372 92 229 203 419 626 105 120

Скоба монтажная омегообразная DIN 833 чертёж

Описание

  • Скоба такелажная омегообразная, с гайкой и шплинтом.
  • Коэффициент запаса прочности 6:1.
  • Не подвергать термической обработке.
  • Предназначена для соединения различных компонентов при грузоподъёмных операциях.
  • Покрытие скобы – горячее цинкование.



Производитель:

Certex (Финляндия)
