Скоба монтажная тип D DIN 834

Скобы монтажные

Скоба монтажная тип D DIN 834

Заказать товар

Производитель: CERTEX (Финляндия)

Версия для печати

U-образная, предназначена для подъёма, исполнение C (со шплинтом)

Заказать товар
Скоба монтажная тип D арт. 834
Скоба монтажная тип D DIN 834
Скоба монтажная тип D арт. 834
Скоба монтажная тип D DIN 834

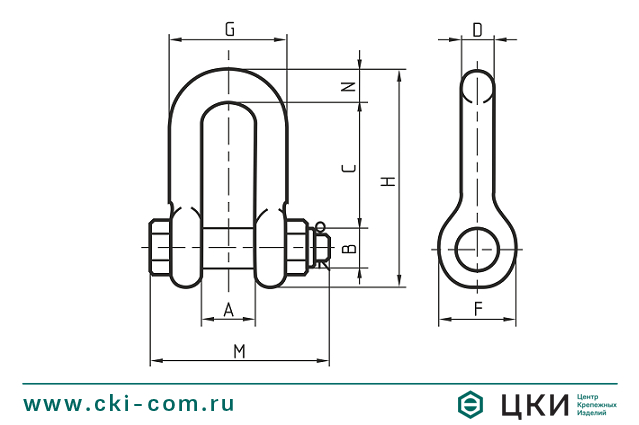

Размерная таблица монтажной скобы арт. 834

  г/п,т A,мм B,мм C,мм D,мм F,мм G,мм H,мм M,мм N,мм вес,кг
SAK05SS 0,5 11,9 7,85 22,4 6,35 15,5 24,6 40,4 39,6 6,35 0,06
SAK075SS 0,75 13,5 9,65 26,2 7,85 19,1 29,5 48,5 46,2 7,85 0,1
SAK010SS 1,0 16,8 11,2 31,8 9,65 23,1 35,8 58,5 55 9,65 0,15
SAK015SS 1,5 19,1 12,7 36,6 11,2 26,9 41,4 67,5 63,5 11,2 0,22
SAK020SS 2,0 20,6 16 41,4 12,7 30,2 46 77 71 12,7 0,34
SAK032SS 3,25 26,9 19,1 51 16 37,1 58,5 95,5 89,5 16 0,67
SAK047SS 4,75 31,8 22,4 60,5 19,1 46 70 115 103 20,6 1,14
SAK065SS 6,5 36,6 25,4 71,5 22,4 53 81 135 120 24,6 1,74
SAK085SS 8,5 42,9 28,7 81 25,4 60,5 93,5 151 135 25,4 2,52
SAK095SS 9,5 46 31,8 91 28,7 68,5 103 172 150 31,8 3,45
SAK12SS 12,0 51,5 35,1 100 31,8 76 115 191 165 35,1 4,9
SAK135SS 13,5 57 38,1 111 35,1 84 127 210 183 38,1 6,24
SAK17SS 17,0 60,5 41,4 122 38,1 92 137 230 196 41,4 8,39
SAK25SS 25,0 73 51 146 44,5 106 162 279 230 54 14,2
SAK35SS 35,0 82,5 57 172 51 122 184 312 264 61 21,2
SAK55SS 55,0 105 70 203 66,5 145 238 377 344 66,5 38,6
SAK85SS 85,0 127 82,5 216 76 165 279 429 419 89 56
SAK120SS 120,0 133 95,5 240 92 203 320 500 510 102 95

Скоба монтажная тип D DIN 834

Описание

  • Скоба прямая, с гайкой и шплинтом.
  • Коэффициент запаса прочности 6:1.
  • Не подвергать термической обработке.
  • Предназначена для соединения различных компонентов при грузоподъёмных операциях.
  • Покрытие скобы – горячее цинкование.



Производитель:

Certex (Финляндия)
