Скоба монтажная (тип D)

Скобы монтажные

Скоба монтажная (тип D)

Заказать товар
Версия для печати

U-образная, общего назначения, не для подъёма

Заказать товар

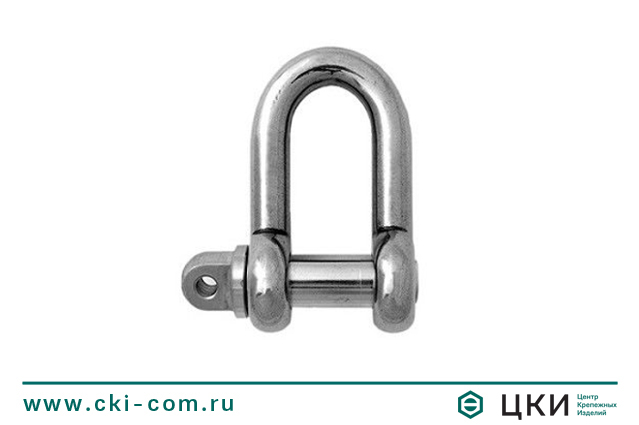

Скоба монтажная тип D

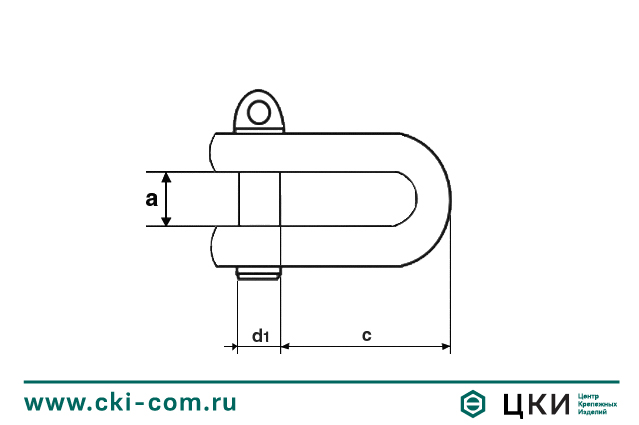

Скоба монтажная U-образная тип D (чертёж)
Скоба монтажная тип D
Скоба монтажная U-образная тип D (чертёж)

Размерная таблица монтажной скобы (тип D)



Обозначение d1 (в дюймах) d1 (в миллиметрах) a c D
05Е 3/16 5 10 20 5
06Е 1/4 6 12 24 6
08Е 5/16 8 16 32 8
10Е 3/8 10 20 40 10
12Е 1/2 12 24 48 12
16Е 5/8 16 32 64 16
19Е 3/4 19 38 74 19
22Е 7/8 22 44 88 22
24Е 1 24 48 96 24
28Е 1 1/8 28 56 112 28
32Е 1 1/4 32 64 128 32
38Е 1 1/2 38 78 152 38
