Концевое звено NR

Цепи и звенья

Концевое звено NR

Заказать товар

Производитель: Certex (Финляндия)

Версия для печати

Класс прочности Т8, Т10, Т12, Т6 (нержавеющая сталь)

Заказать товар

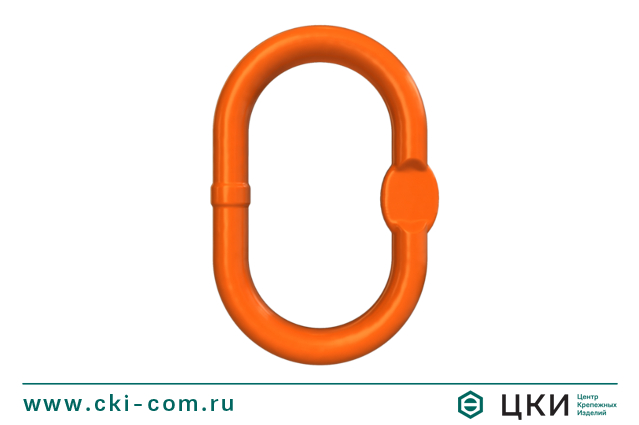

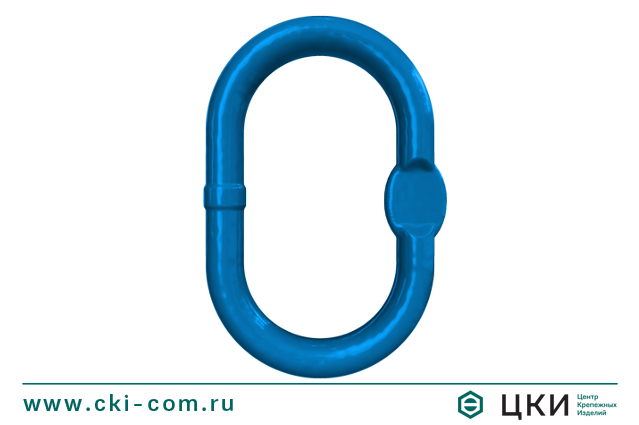

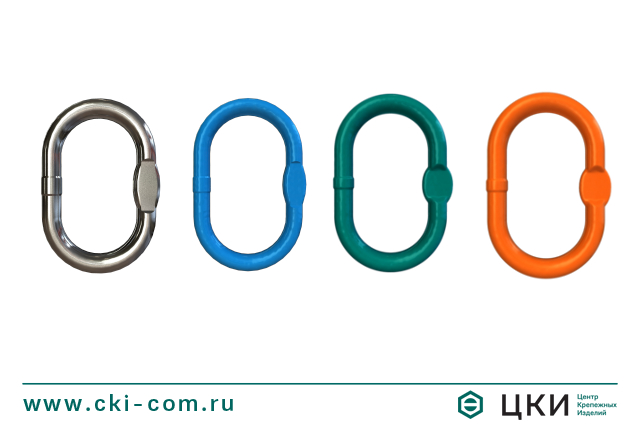

Концевое звено NR
Концевое звено NR увеличенное (Т8)
Концевое звено NRX увеличенное (Т12)
Концевое звено NR чертеж
Концевое звено NR
Концевое звено NR увеличенное (Т8)
Концевое звено NRX увеличенное (Т12)
Концевое звено NR чертеж

Размерная таблица: концевое звено NR

Класс прочности Т6



цепь, мм

г/п, т

d, мм

t, мм

w, мм

вес, кг

Для 1-ветвевого стропа

Для 2-ветвевого стропа

NR4AISI

4

4

0,56

8

60

35

0,08

NR5AISI

5

5

0,85

10

80

50

0,14

NR76AISI

6/7

6

1,60

13

110

60

0,34

NR108AISI

8

7

2,60

16

110

60

0,53

NR10AISI

10

8

3,50

18

135

75

0,92

NR1613AISI

13

10

6,30

23

160

90

1,6

NR2016AISI

16

13

8,90

27

180

100

2,46

NR20AISI

---

16

13,2

32

200

110

4,14

NR2220AISI

---

---

14,7

36

260

140

6,22



Класс прочности Т8

  цепь, мм г/п, т t, мм w, мм d, мм вес, кг
Для 1-о ветвевого стропа Для 2-х ветвевого стропа
NR76 6/7 6 1,6 110 60 14 0,34
NR87 8 7 2,2 110 60 16 0,53
NR108 10 8 3,2 135 75 18 0,82
NR1310 13 10 5,3 160 90 22 1,5
NR1613 16 13 8,0 180 100 26 2,32
NR1816 18 16 11,2 200 110 32 3,95
NR2018 20 18 14,0 260 140 36 6,34
NR2220 22 20 17,0 300 160 40 9,0
NR2622 26 22 21,2 340 180 45 12,8
NR3226 32 26 31,5 350 190 50 16,7
NR3632 36 32 45,0 400 200 56 23,3



Класс прочности Т10

  цепь, мм г/п, т d, мм w, мм t, мм вес, кг
Для 1-о ветвевого стропа Для 2-х ветвевого стропа
12X1 6 --- 1,6 12 60 120 0,3
13X2 7/8 6 2,5 13 60 120 0,36
17X3 10 7/8 4,1 17 90 160 0,86
19X4A 13 10 6,7 19 90 160 1,08
22X4B 13 10 8,5 22 90 170 1,59
25X5 16 13 11,5 25 115 210 2,43
31X7 19/20 16 17,0 31 145 275 4,86
36X8 22/23 19/20 24,0 36 155 285 6,87
38X9 26 22/23 31,5 38 140 270 7,63
50X10A 32 26 45,0 50 200 380 17,6
27X10B --- 32 65,3 57 203 406 24,5



Класс прочности Т12

  цепь, мм г/п, т d, мм t, мм w, мм s, мм вес, кг
Для 1-о ветвевого стропа Для 2-х ветвевого стропа
NR7LK12 7 --- 2,36 13 110 60 10 0,34
NR87LK12 8 7 3,5 17 110 60 14 0,53
NR108LK12 10 8 5,3 19 135 75 14 0,92
NR1310LK12 13 10 8,0 23 160 90 17 1,6
NR13LK12 --- 13 11,2 28 200 110 21 2,85



Увеличенное концевое звено NR Т8

  цепь, мм г/п, т t, мм w, мм d, мм вес, кг
Для 1-о ветвевого стропа Для 2-х ветвевого стропа
NR16B7 10 7/8 3,2 190 100 16 0,9
NRY025 13 10 6,4 300 210 25 4,0
NR22B7 13 10 7,0 210 110 22 1,9
NRY032 16 13 11,0 300 210 32 7,5
NR28B7 16 13/16 11,5 270 140 28 4,0
NR32B6 22 20 17,0 270 140 32 5,3
NR38B7 22 20 19,0 420 220 38 11,0
NR38B6 26 22 28,0 270 140 38 7,5
NR45B7 26 22 27,0 470 250 45 17,5
NR50B6 36 32 45,0 380 200 50 18,0
NR60B6 36 32 65,0 430 220 60 25,0



Увеличенное концевое звено NRX Т12

  цепь, мм г/п, т d, мм t, мм w, мм s, мм вес, кг
Для 1-о ветвевого стропа Для 2-х ветвевого стропа
NRX7LK12 7 --- 2,36 14 120 70 10 0,44
NRX8LK12 8 --- 3,2 17 140 80 13 0,67
NRX108LK12 10 8 5,0 19 160 95 14 1,21
NRX1310LK12 13 10 10,1 27 190 110 20 2,65

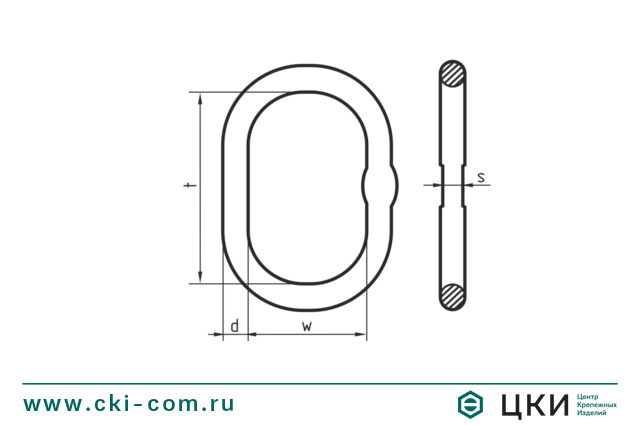

Концевое звено NR чертеж

Описание

Концевое звено NR Т6 AISI 316 нержавеющее

  • Кислотостойкое.
  • Без покрытия.
  • Коэффициент запаса прочности 4:1.
  • Не подвергать термической обработке.
  • Предназначено для изготовления 1- и 2-ветвевых стропов.



Концевое звено NR Т8, Т10, Т12

  • Верхнее звено, сталь класса Т8, Т10, Т12.
  • Подходит для всех видов стропов.
  • Коэффициент запаса прочности 4:1.
  • Предназначено для изготовления 1- и 2-ветвевых стропов.
  • Покрытие звена – окраска.
  • Температурный режим использования без потери номинальной нагрузки от -40 до +200 градусов С.
  • Не подвергать термической обработке.
  • Г/п звеньев класса Т10 на 25% выше, чем у звеньев класса Т8.
  • Г/п звеньев класса Т12 на 25% выше, чем у звеньев класса Т10.



В классе Т8 производится увеличенное концевое звено NR, в классе Т12 – увеличенное концевое звено NRX.



Производитель

Certex (Финляндия)
