Звено концевое с подзвенниками NRL

Цепи и звенья

Звено концевое с подзвенниками NRL

Заказать товар

Производитель: Certex (Финляндия)

Версия для печати

Класс прочности Т8, Т10, Т12, Т6 (нержавеющая сталь)

Заказать товар
Звено концевое с подзвенниками NRL
Звено концевое с подзвенниками NRL
Звено концевое с подзвенниками NRL
Звено концевое с подзвенниками NRL

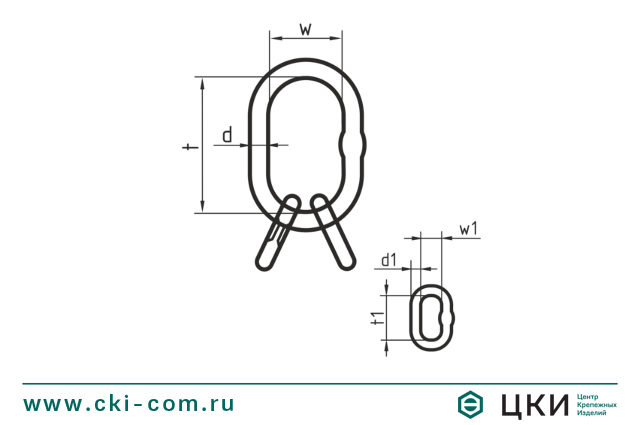

Размерная таблица: звено концевое с подзвенниками NRL

Класс прочности Т6

  цепь, мм г/п,т d, мм t, мм w, мм d1, мм t1, мм w1, мм вес, кг
NRL4AISI 4 0,84 10 80 50 9 44 20 0,28
NRL5AISI 5 1,30 13 110 60 10 44 20 0,52
NRL6AISI 6 2,60 16 110 60 13 54 25 0,91
NRL8AISI 7/8 3,35 18 135 75 16 70 34 1,64
NRL10AISI 10 5,25 23 160 90 20 85 40 3,02
NRL13AISI 13 8,90 27 180 100 23 115 50 4,78
NRL16AISI 16 13,2 32 200 110 27 140 65 7,98



Класс прочности Т8

  цепь, мм г/п,т t, мм w, мм d, мм w1, мм d1, мм t1, мм вес, кг
NRL6 6 2,4 135 75 18 25 13 54 1,2
NRL8 7/8 4,3 160 90 22 34 16 70 2,2
NRL10 10 6,7 180 100 26 40 18 85 3,4
NRL13 13 11,2 200 110 32 50 22 115 6,1
NRL16 16 17,0 260 140 36 65 26 140 10,0
NRL20 20 26,5 350 190 50 100 32 180 22,6
NRL22 22 32,0 350 190 50 100 36 180 25,2
NRL26 26 45,0 400 200 56 110 40 200 34,3
NRL32 32 67,0 460 250 72 110 50 200 66,5



Класс прочности Т10

  цепь, мм г/п,т d, мм w, мм t, мм d1, мм w1, мм t1, мм вес, кг
17X1 6 4,1 17 90 160 13 60 120 1,58
19X2A 7 4,3 19 90 160 13 60 120 1,8
22X2B 8 6,7 22 100 180 17 90 160 3,35
25X3 10 8,9 25 146 275 19 90 160 5,51
28X4A 13 14,5 28 145 275 22 100 180 7,17
31X4B 13 17 31 145 275 25 115 210 9,72
36X5 16 23,6 36 146 275 28 100 190 12,2
40X6 18 28,1 40 160 300 31 145 275 18,68
45X7 19/20 38,3 45 180 340 36 155 285 26,56
50X8 22/23 45 50 200 380 38 140 370 32,86
57X9 26 67 57 203 406 50 200 380 59,7
70 32 98,4 70 251 457 70 251 457 88,9



Класс прочности Т12

  цепь, мм г/п, т d, мм t, мм w, мм d1, мм t1, мм w1, мм вес, кг
Для 2-ветвевого стропа Для 3-, 4-ветвевого стропа
NRL87LK12 7/8 --- 4,25 19 160 95 13 54 25 1,55
NRL1087LK12 10 7/8 8,8 27 190 110 17 70 34 3,37
NRL1310LK12 13 10 12,3 33 230 130 20 85 40 6
NRL13LK12 --- 13 21,2 38 275 150 27 140 65 11,12

Звено концевое с подзвенниками NRL

Описание

Звено концевое с подзвенниками из нержавеющей стали AISI 316 T6.

  • Кислотостойкое.
  • Без покрытия.
  • Коэффициент запаса прочности 4:1.
  • Не подвергать термической обработке.
  • Предназначено для изготовления 3- и 4-ветвевых стропов.



Звено концевое с подзвенниками NRL Т8, Т10, Т12

  • Верхнее звено с дополнительными звеньями, сталь класса Т8, Т10, Т12 подходит для всех видов стропов.
  • Коэффициент запаса прочности 4:1.
  • Предназначено для изготовления 3- и 4-ветвевых стропов.
  • Температурный режим использования без потери номинальной нагрузки от -40 до +200 градусов С.
  • Не подвергать термической обработке.
  • Г/п звеньев класса Т12 на 25% выше, чем у звеньев класса Т10.
  • Покрытие звена – окраска.



Производитель

Certex (Финляндия)
