Зажим троса DIN 1142

Зажимы троса

Зажим троса DIN 1142

Заказать товар

Производитель: CERTEX (Финляндия)

Версия для печати

тяжёлое исполнение, с двумя шестигранными гайками

Заказать товар

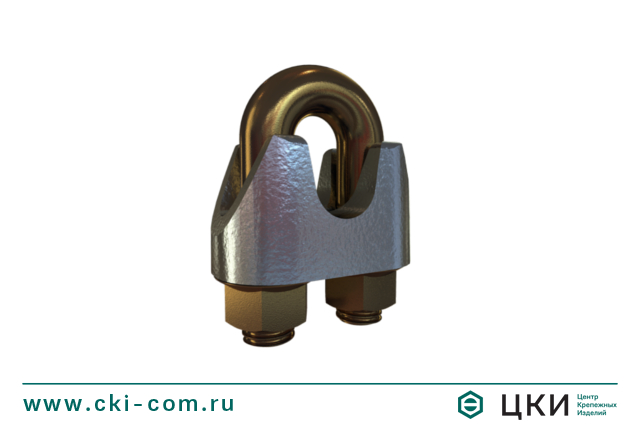

Зажим троса DIN 1142 (рис.1)

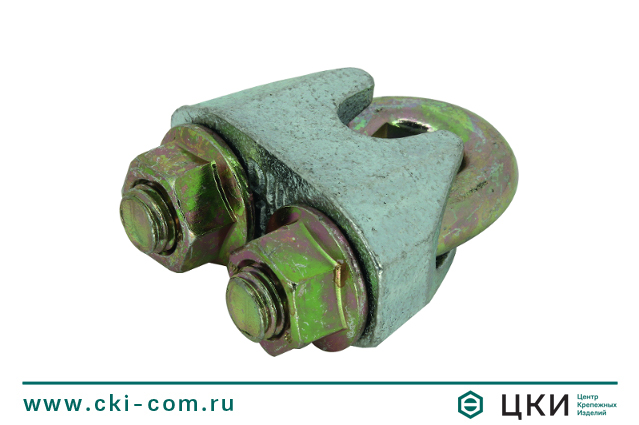

Зажим троса DIN 1142

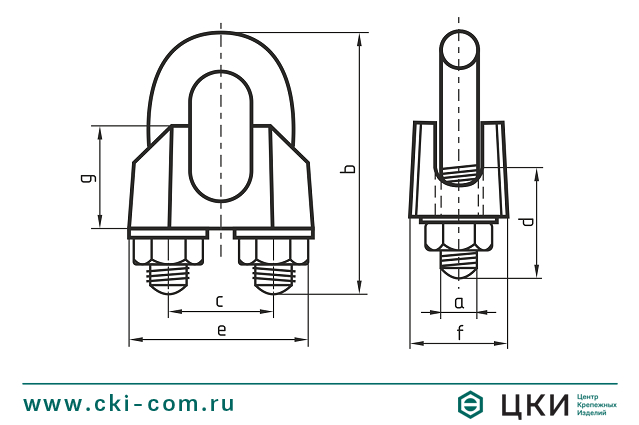

Зажим троса DIN 1142 (чертёж)
Зажим троса DIN 1142 (рис.1)
Зажим троса DIN 1142
Зажим троса DIN 1142 (чертёж)

Размерная таблица зажима троса DIN 1142

  Ø каната, мм a, мм b, мм c, мм d, мм e, мм f, мм g, мм вес, кг/шт
KL051142 4-5 5 25 12 13 25 13 13 0,021
KL061142 6 6 32 14 17 30 16 14 0,04
KL081142 7-8 8 41 18 20 39 20 18 0,082
KL101142 9-10 8 46 20 24 40 20 21 0,092
KL131142 11-13 12 64 27 30 55 28 29 0,275
KL161142 14-16 14 76 32 35 64 32 35 0,43
KL191142 17-19 14 83 36 36 68 32 40 0,49
KL221142 20-22 16 96 40 40 74 34 44 0,68
KL261142 23-26 20 111 46 50 84 38 51 1,17
KL301142 27-30 20 127 54 55 95 41 59 1,4
KL341142 31-34 22 141 60 60 105 45 67 2,13
KL401142 35-40 24 159 68 65 117 49 77 2,68
KL421142 41-42 25 161 70 67 121 92 67 3,29
KL461142 43-46 29 174 78 70 134 97 76 4,41
KL521142 47-52 32 195 86 78 150 113 85 6,03
KL581142 53-58 32 213 98 81 162 116 100 7,07
KL651142 59-65 32 227 105 87 168 119 113 8,06
KL721142 66-72 32 243 112 91 174 127 124 10
KL781142 73-78 38 271 121 98 194 135 136 14,4

Зажим троса DIN 1142 (чертёж)

Описание

Зажим для троса DIN 1142 - "тяжёлая" (грузоподъёмная) версия популярного канатного зажима с двумя усиленными шестигранными гайками и литым "телом". Антикоррозионное горячеоцинкованное покрытие канатного зажима предотвращает появление коррозии и увеличивает его срок службы.



Производитель:

CERTEX (Финляндия)

Типоразмерная таблица: зажим троса DIN 1142



Обозначение 05 065 08 10 13 16 19 22 26 30 34 40
х х х х х х х х х х х х
