Зажим троса DIN 741

Зажимы троса

Зажим троса DIN 741

Заказать товар
Версия для печати

лёгкое исполнение, с двумя шестигранными гайками

Заказать товар

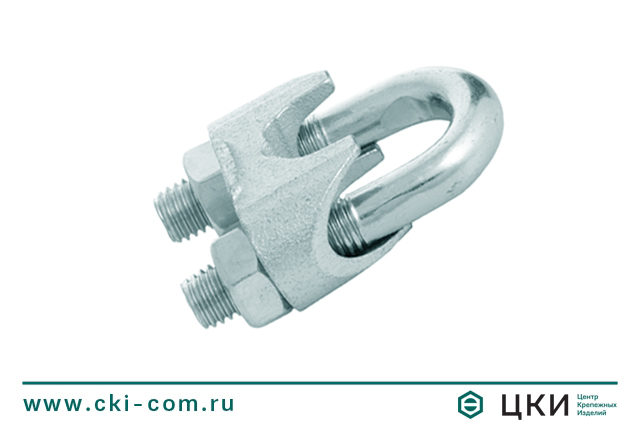

Зажим троса DIN 741 легкое исполнение
Зажим троса DIN741

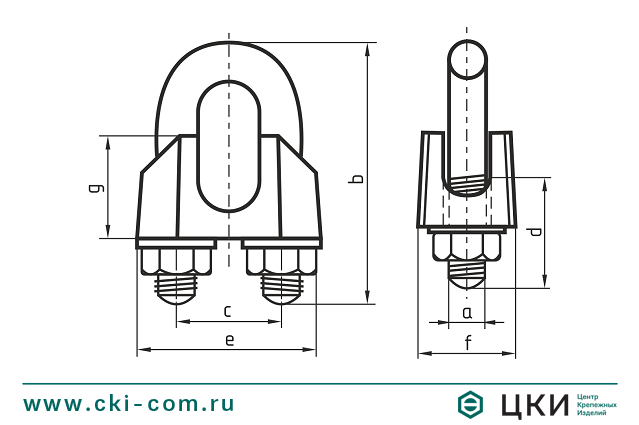

Зажим троса DIN 741 чертёж

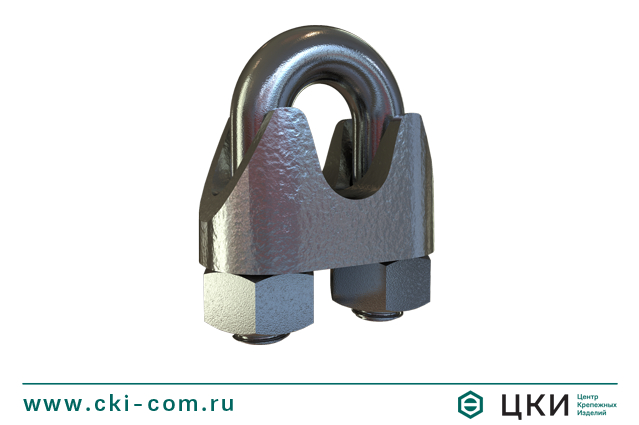

Зажим троса DIN 741 легкое исполнение
Зажим троса DIN741
Зажим троса DIN 741 чертёж

Размерная таблица зажима троса DIN 741

  Ø каната, мм a, мм b, мм c, мм d, мм e, мм f, мм g, мм вес, кг/шт
KL03741 2-3 4 20 9 12 21 10 10 0,014
KL05741 4-5 5 24 11 13 23 11 10 0,015
KL06741 6 5 28 13 15 26 12 11 0,021
KL08741 7-8 6 34 16 19 30 14 15 0,041
KL10741 9-10 8 42 19 22 34 18 17 0,068
KL13741 11-13 10 55 24 30 42 23 21 0,13
KL16741 14-16 12 63 29 33 50 26 26 0,21
KL19741 17-19 12 75 32 38 54 29 30 0,28
KL22741 20-22 14 85 37 44 61 33 34 0,4
KL26741 23-26 14 95 41 45 65 35 37 0,44
KL30741 27-30 16 110 48 50 74 37 43 0,66
KL34741 31-34 16 120 52 55 80 41 50 0,85
KL40741 35-40 16 140 58 60 88 45 55 1,04

Зажим троса DIN 741 чертёж

Описание

Зажим для троса DIN 741 является "лёгкой" (не грузоподъёмной) версией популярного канатного зажима с двумя стандартными шестигранными гайками и литым "телом". Антикоррозионное оцинкованное покрытие канатного зажима предотвращает появление коррозии и увеличивает его срок службы.

Типоразмерная таблица: зажим троса DIN 741



Обозначение 03 05 065 08 10 11 12*) 13 14 16 19 22 25*) 26 30 34 40
х х х х х х х х х х х х х х х х х
