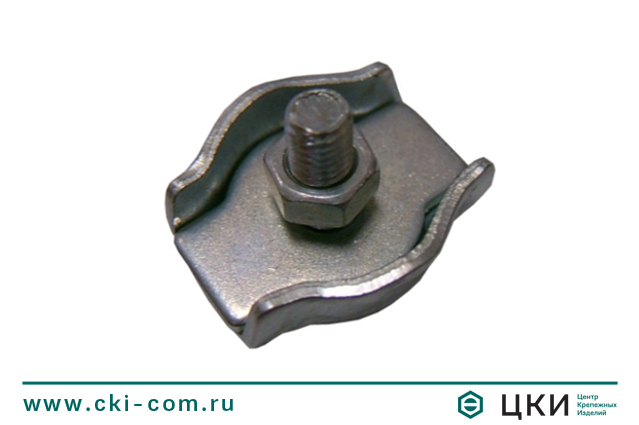

Зажим троса SIMPLEX

Зажимы троса

Размерная таблица зажима троса SIMPLEX

Обозначение 5 6,5 8 10 13 16 19 22 26 30 34 40
Диаметр троса 5 6,5 8 10 13 16 19 22 26 30 34 40
D М5 М6 М8 М8 М12 М14 М14 М16 М23 М20 М22 М24
b 12 14 18 20 27 32 36 40 46 54 60 68
L 25 32 41 46 64 73 86 96 111 127 141 159

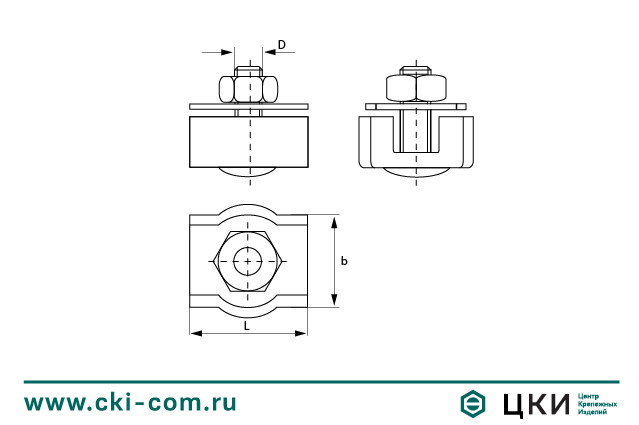

Зажим троса SIMPLEX одинарный плоский (чертеж)

Описание

Типоразмерная таблица: зажим троса SIMPLEX



Обозначение 5 6,5 8 10 13 16 19 22 26 30 34 40
х х х х х х х х х х х х
