Обжимной наконечник троса SSC с ушком

Обжимной наконечник троса SSC с ушком

Обжимной наконечник троса SSC с ушком

Отправить запрос
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Размерная таблица: обжимной наконечник троса SSC с ушком

SSC Диаметр каната А, мм В, мм С, мм D, мм E, мм Н, мм К, мм L, мм вес, кг/шт.
Мин. Макс.
6 5,8 6,7 12,6 6,9 38,1 19,1 12,7 54 111,1 88,9 0,2
8 6,8 8,3 19,6 8,6 42,9 22,2 17,5 81 139,7 114,3 0,3
10 8,4 10 19,6 10,3 42,9 22,2 17,5 81 139,7 114,3 0,3
11 10,1 11,7 24,9 12,3 50,8 27 22,2 108 176,2 146,1 0,7
13 11,8 13,3 24,9 12,3 50,8 27 22,4 108 176,2 146,1 0,6
14 13,4 15 31,9 15,5 63,5 31,8 28,6 134,9 222,3 184,2 1,3
16 15,1 16,7 31,9 17,1 63,5 31,8 28,6 134,9 222,3 184,2 1,3
19 16,8 19,8 39,2 20,2 76,2 36,5 33,3 161,9 263,5 219,1 2,3
22 19,9 23,3 43,2 23,8 88,9 42,9 38,1 188,9 308 257,2 3,4
25 23,4 26,6 50,2 27 101,6 52,4 44,5 215,9 349,3 292,1 5,1
29 26,7 29,8 57 30,2 114,3 58,8 50,8 242,9 387,4 323,9 7,3
32 29,9 33,3 64,1 33,7 127 65,1 57,2 269,9 438,2 365,1 10,3
35     71,1 36,9 133,4 65,1 57,2 296,9 479,4 400,1 13,2
38     78,1 40,1 139,7 71,5 63,5 323,9 517,5 431,8 17
44     86 47,2 171,5 90,5 76,2 377,8 609,6 508 25,3
51     99,9 53,6 196,9 96,9 82,6 431,8 698,5 584,2 40,8
57     113 59,9 219,1 109,5 101,6 485,8 755,7 631,8 56,7
63     125,2 67,5 219,1 109,5 101,6 498,5 790,6 666,8 64,4
76     151,4 80,4 235 134,9 136,5 603,3 958,9 816 114,3

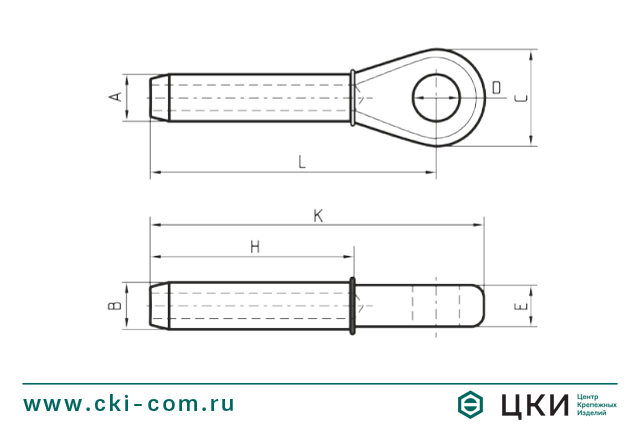

Обжимной наконечник троса SSC с ушком чертёж

  • Наконечники изготовлены методом ковки из специальной мелкозернистой углеродистой стали с последующей закалкой.
  • Выпускаются в соответствии со стандартом EN 13411-8.
  • Обжим наконечников осуществляется на опрессовочном оборудовании методом многократного сжатия с использованием специальных матриц.
  • Используются для стационарного крепления стального каната на оборудовании.
  • Не снижают разрывные характеристики каната.
  • Данный вид наконечника позволяет стационарно закрепить конец каната на уже имеющееся на оборудовании вилочное соединение.



Производитель

CERTEX (Финляндия)
