Талреп DIN 1478

Талрепы

Талреп DIN 1478

Заказать товар

Производитель: CERTEX (Финляндия)

Версия для печати

для подъема; закрытого типа (вилка-вилка)

Заказать товар

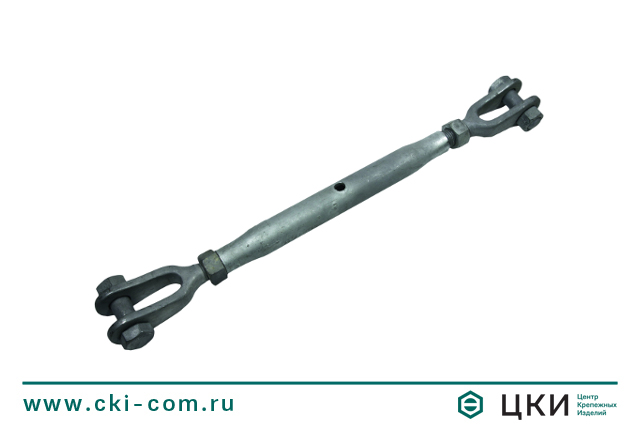

Талреп закрытый (вилка-вилка) DIN 1478

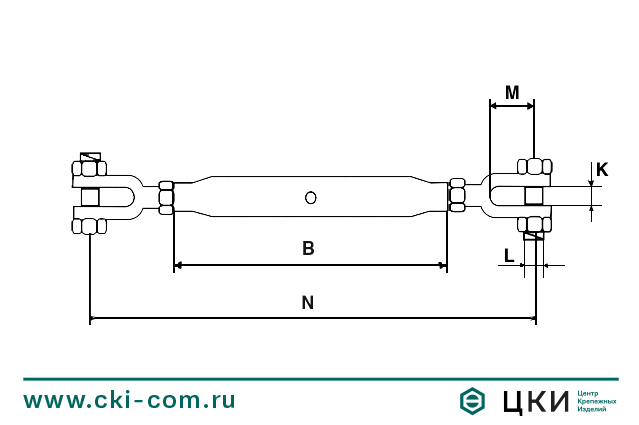

Талреп DIN 1478 закрытый (вилка-вилка), чертёж
Талреп закрытый (вилка-вилка) DIN 1478
Талреп DIN 1478 закрытый (вилка-вилка), чертёж

Размерная таблица: талреп DIN 1478

Обозначение

Диаметр резьбы

Рабочая нагрузка, т

Длина Nmin

Длина Nmax

B

L

M

K

Вес / шт

06НН

М6

0,2

180

255

100

5

18

7

0,13

08НН

М8

0,32

210

285

108

6

20

9

0,25

10НН

М10

0,5

225

335

150

8

25

10

0,30

12НН

М12

0,7

315

470

195

10

30

13

0,65

16НН

М16

1,2

380

565

230

12

44

18

1,25

20НН

М20

1,5

450

660

270

16

50

20

2,20

22НН

М22

2,2

500

720

295

20

60

25

3,30

24НН

М24

3,2

555

800

325

22

65

28

4,60

33НН

М33

4,8

700

970

370

27

85

38

8,50

39НН

М39

6,0

780

1060

400

33

100

45

14,50

45НН

М45

8,5

800

1050

400

39

105

50

20,90

52НН

М52

11,0

870

1100

400

45

120

58

24,00



Талреп DIN 1478 закрытый (вилка-вилка), чертёж

Размерная таблица: талреп DIN 1478 закрытого типа

Обозначение Диаметр резьбы Рабочая нагрузка, т Величина хода B N L M K
06НН М6 0,2 78 100 155 5 14 7
08НН М8 0,32 84 110 175 6 17 9
10НН М10 0,5 90 125 225 8 20 10
11НН М11 0,6 130 165 270 10 25 12
12НН М12 0,7 155 195 270 11 33 13
16НН М16 1,2 185 230 380 12 44 18
20НН М20 1,5 210 270 450 16 50 20
22НН М22 2,2 230 295 515 20 60 25
24НН М24 3,2 250 325 550 22 65 28
30НН М30 4,8 290 370 660 27 85 38
39НН М39 6 300 400 740 33 100 45
45НН М45 8,5 290 400 750 38 105 50
50НН М50 11 290 400 760 45 120 58



Описание

Талреп вилка-вилка применяется для подъема и фиксации грузов, для натяжения тросов, канатов, цепей. Коэффициент запаса прочности составляет 5:1.



Производитель:

Certex (Финляндия)
