Талреп DIN 1480

Талрепы

Талреп DIN 1480

Заказать товар

Производитель:

Версия для печати

открытого типа, не для подъема, варианты исполнения: крюк - крюк; крюк - кольцо; кольцо - кольцо

Заказать товар

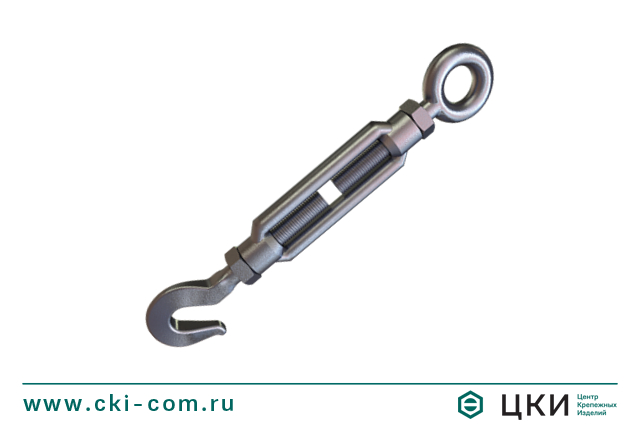

Талреп открытый (крюк-петля) DIN 1480
Талреп крюк-петля

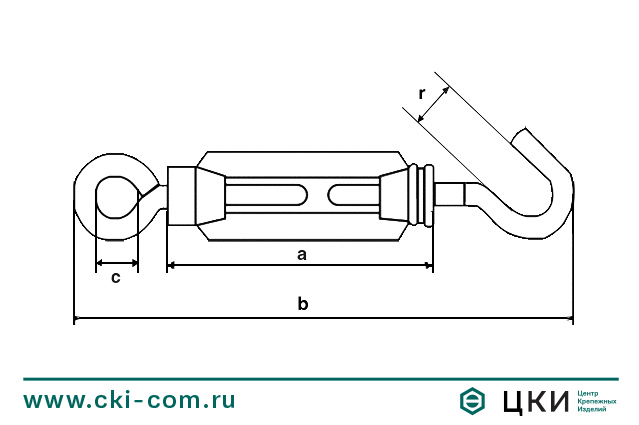

Талреп крюк-петля, открытого типа (чертёж)

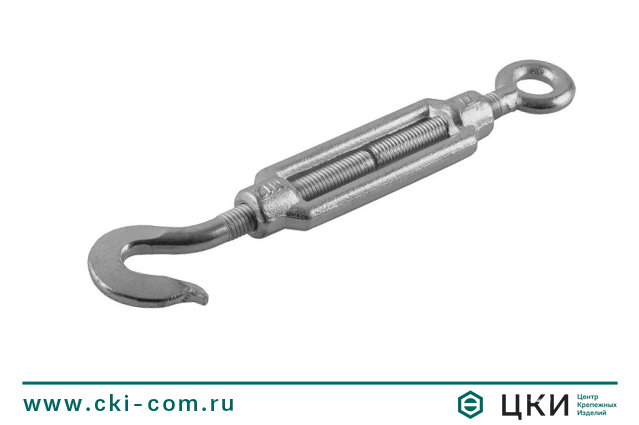

Талреп открытый (крюк-петля) DIN 1480
Талреп крюк-петля
Талреп крюк-петля, открытого типа (чертёж)

Размерная таблица талрепа DIN 1480 открытого типа

Обозначение Диаметр резьбы a b r c
6(А) М6 110 172/252 8,5 8,5

 ~DIN 1480 M6

М6 90 130/190 9

10

8(А) М8 110 182/257 11 11
10(А) М10 125 213/298 13,5 13,5
12(А) М12 125 238/318 15,5 15,5
14(А) М14 140 263/353 18,5 18,5
16(А) М16 170 320/430 19 19
20(А) М20 200 367/497 20,5 20,5
22(А) М22 220 398/543 26 26
24(А) М24 255 447/617 26 26
30(А) М30 255 512/662 33 33
36(А) М36 295 560/740 44 44
