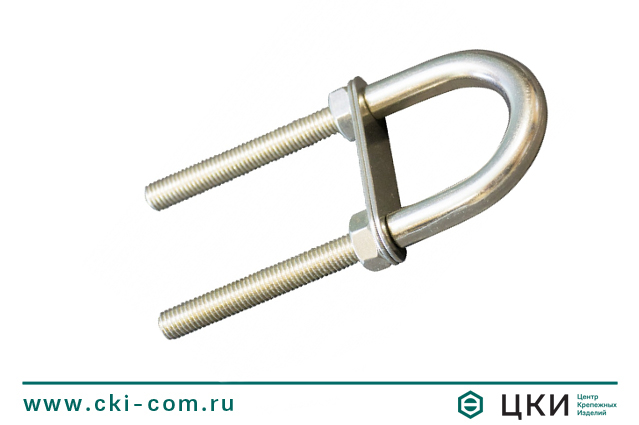

Рым U-образный М8230

Рым-болты

Размерная таблица U-образного рыма М8230

D1 L1 L2 D L
М4 30 62 5,0 30
М5 48 78 6,0 36
М6 42 80 8,0 36
М8 40 80 10,0 35
М8 52 100 10,0 45
М10 35 90 12,0 50
М10 55 110 12,0 50
М10 80 135 12,0 50
М12 65 130 14,0 60
М12 85 150 14,0 60

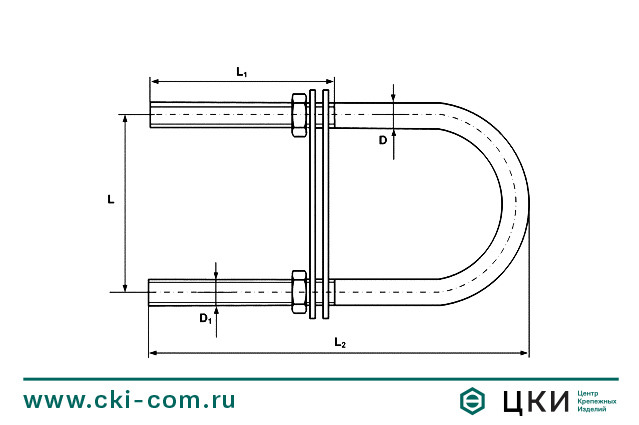

Рым U-образный М8230 (чертёж)

Описание

Типоразмерная таблица: U-образный рым М8230



D1xL2 М4*62 М5*78 М6*80 М8*80 М8*100 М10*90 М10*110 М10*135 М12*130 М12*150
х х х х х х х х х х
