Рым-болт c поворотной петлей

Рым-болты

Рым-болт c поворотной петлей

Заказать товар

Производитель: Certex (Финляндия)

Версия для печати

грузоподъемный

Заказать товар

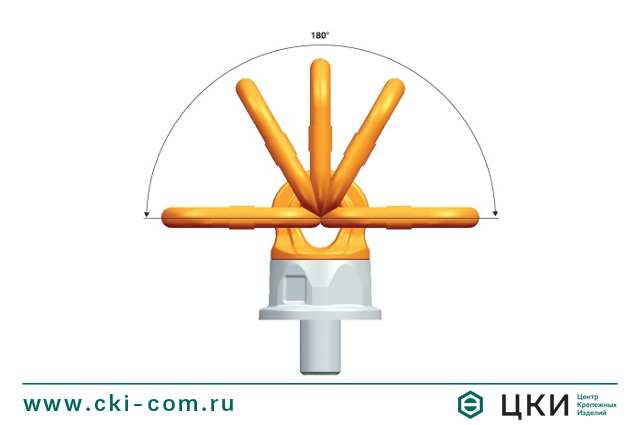

Рым-болт c поворотной петлей
Рым-болт c шарикоподшипником
Рым-петля
Рым-болт c поворотной петлей чертеж
Рым-болт c поворотной петлей
Рым-болт c шарикоподшипником
Рым-петля
Рым-болт c поворотной петлей чертеж

Размерная таблица: рым-болт с поворотной петлей

  резьба г/п, т a, мм b, мм c, мм Ød, мм Øe, мм f, мм

вес,

кг/шт

PLDW 0,3 М8 0,3 30 38 54 13 38 20 0,47
PLDW 0,5 М10 0,5 30 38 54 13 38 20 0,47
PLDW 0,7 М12 0,7 35 48 54 13 38 22 0,47
PLDW 1 М14 1 35 48 54 13 38 22 0,47
PLDW 1,5 М16 1,5 35 48 54 13 38 33 0,49
PLDW 2,5 М20 2,5 35 55 75 16 55 33 1,1
PLDW 4 М24 4 40 66 82 17 63 40 1,5
PLDW 6 М30 6 50 70 92 23 72 40 2,5
PLDW 8 М36 8 50 91 124 23 92 55 4,3
PLDW 10 М42 10 65 91 124 27 92 60 5,1
PLDW 12 М45 12 65 91 124 27 92 68 5,2
PLDW 12,5 М48 12,5 65 116 124 27 92 68 5,4
PLDW 24 М56 24 70 105 154 33 110 84 10,5
PLDW 25 М64 25 70 105 154 33 110 96 11,3

Описание

Рым-болт с шарикоподшипником на 360о сделан из легированной стали 8-го класса прочности, защищенной от коррозии лакокрасочным покрытием. Запас прочности 4:1. Состоит из поворотного кольца (проушины) и болта с метрической резьбой.

Производитель

Certex (Финляндия)

Открытый сокет под заливку с вилочным соединением OSS Certex

Рым-болт с поворотной петлей



Применение

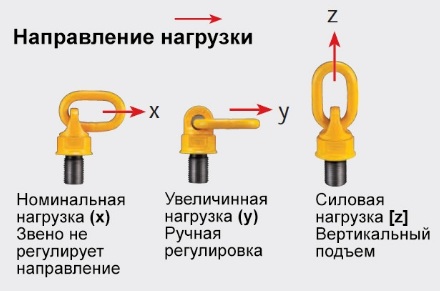

Рым-болты с поворотной петлей используются для подъема грузов с условиях  ограниченного пространства применения грузозахватных приспособлений, или когда невозможно использовать погрузчик или штабелер. Применяются во всех отраслях промышленности. Грузоподъемность зависит от угла наклона петли к оси пальца рым-болта.



Грузоподъемный рым-болт с петлей



Преимущества

  • Высокое качество изготовления.
  • Запас прочности 4:1.
  • Используется в условиях ограниченного пространства.

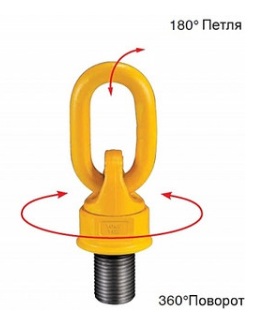

  • Свободное вращение петли 360о на вокруг оси болта.
  • Устойчивость к растяжению.
  • Поворачивается под нагрузкой.
  • Можно монтировать без использования ключа.
