БОЛТ DIN960 М20х1.5х140 сталь 10.9 оксидированное SW 30

Аналог ГОСТ 7798-70 / ГОСТ 7805-70 / ГОСТ 15589-70 / EN ISO 8765 / EN ISO 8766
  • Болт DIN 960
Артикул 33009
Стандарт Болт DIN 960
Диаметр М20х1.5
Длина 140
Материал сталь
Покрытие Оксидирование
Класс прочности 10.9
Привод SW 30
По запросу 942,16 ₽/шт.
В избранное
Удобная оплата. По счету или банковской картой
Доставка. По всей территории России
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ
М 8
Фильтры
Артикул 33009
Стандарт Болт DIN 960
Диаметр М20х1.5
Длина 140
Материал сталь
Покрытие Оксидирование
Класс прочности 10.9
Привод SW 30
Болт DIN 960 - это крепежное изделие в виде стержня с неполной резьбой мелкого шага и шестигранной головкой.

Применение: используется в машиностроении, строительстве и промышленной сборке для создания высокопрочных, долговечных соединений в узлах, подверженных интенсивным вибрациям, ударным воздействиям и переменным нагрузкам, где за счет мелкой неполной резьбы обеспечивается снижение веса конструкции, оперативный монтаж и надежная фиксация в местах с ограниченным доступом к обратной стороне элемента.

Особенности:
  • Неполная резьба обеспечивает плотное сопряжение элементов и снижает риск самопроизвольного ослабления соединения в процессе эксплуатации.
  • Мелкая неполная резьба используется для предотвращения излишней нагрузки на соединение, что делает его идеальным для конструкций, где полный ход резьбы не требуется.
  • Допускается исполнение с левой резьбой (LH).
L/d 8×1 10×1 10×1,25 12×1 12×1,25 12×1,5 14×1,5 16×1,5 18×1,5 18×2 20×1,5 20×2 22×1,5 24×1,5 24×2 27×2 30×2 36×3 42×3
30 х
35 х х х
40 х х х х х х х
45 х х х х х х
50 х х х х х х х х
55 х х х х х х х х
60 х х х х х х х х х х х х
65 х х х х х х х х х х х х
70 х х х х х х х х х х х х х
75 х х х х х х х х х х х х х
80 х х х х х х х х х х х х х х х
85 х х х х х х х х х х х
90 х х х х х х х х х х х х х х
95 х х х х х х х х х
100 х х х х х х х х х х х х х х х х х
110 х х х х х х х х х х х х х х х х х
120 х х х х х х х х х х х х х х х х х
130 х х х х х х х х х х х х х х х х
140 х х х х х х х х х х х х х х х х
150 х х х х х х х х х х х х х х
160 х х х х х х х х х х х х х х х х х х
170 х х х х х х х х х х х х х х х
180 х х х х х х х х х х х х х х х х
190 х х х х х х х х х х х х х
200 х х х х х х х х х х х х х х х х v
220 х х х х х х х х х х х
240 х х х х х х х х х х х
260 х х х х х х х
280 х х х х




D М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М36 М42 М48 М56 М64
P
(шаг мелкой резьбы болта) 		1 1 1,25 1,5 1,5 1,5 1,5 1,5 2 2 2 3 3 3 4 4
1,25 1,5 2
K 5,3 6,4 7,5 8,8 10 11,5 12,5 14 15 17 18,7 22,5 26 30 35 40
С мин. 0,15 0,15 0,15 0,15 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,3 0,3 0,3 0,3
макс. 0,6 0,6 0,6 0,6 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 1 1 1 1
R 0,4 0,4 0,6 0,6 0,6 0,6 0,8 0,8 0,8 1 1 1 1,2 1,6 2 2
е DIN 960 14,38 18,9 21,1 24,49 26,75 30,14 33,53 38,85 39,98 45,2 50,85 60,79 71,3 82,6 93,56 104,9
ISO 8765 17,77 20,03 23,36 37,72
S DIN 960 13 17 19 22 24 27 30 32 36 41 46 55 65 75 85 95
ISO 8765 16 18 21 34
В L ≤ 125 22 26 30 34 38 42 46 50 54 60 66 - - - - -
125 < L ≤ 200 28 32 36 40 44 48 52 56 60 66 72 84 96 108 - -
L > 200 41 45 49 53 57 61 65 69 73 79 85 97 109 121 137 153

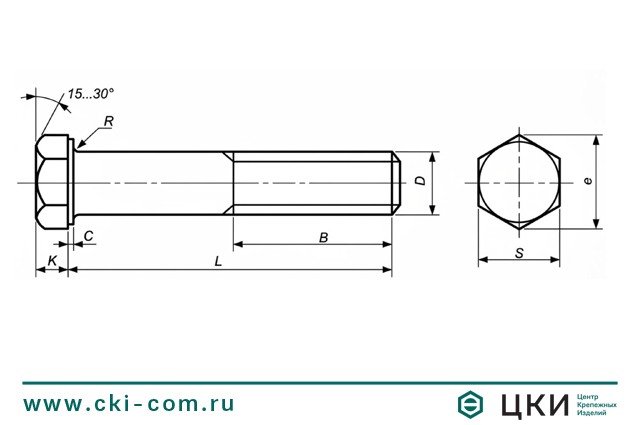

Болт DIN 960 чертеж.jpg
