Болт DIN 186

Аналог DIN 188 / DIN 261 / ГОСТ 13152-67

Материал: сталь, нержавеющая сталь, латунь.
Применение: используется для фиксации деталей на столах обрабатывающих станков.
Особенности: стержень с полной метрической резьбой, Т-образная головка, квадратный подголовник.

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Фильтры

Болт DIN 186 - это крепежный элемент к станочным пазам с метрической резьбой, с прямоугольной Т-образной головкой и квадратным подголовком.

Применение: используется для монтажа и объединения частей промышленного оборудования, станков и приборов, обеспечивая целостность конструкций в машиностроительной отрасли.

Особенности:

Квадратный подголовок предотвращает проворачивание при затяжке гайки.
Форма головки позволяет детали плотно «сидеть» в пазу, поэтому она не сдвигается и не прокручивается в процессе использования.
Для закручивания обычно требуется специальный инструмент - шлицевой (торцевой) ключ или специальная насадка для гайковёрта.

L/d	M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48
30	х	х	х
35	х	х	х
40	х	х	х	х
45	х	х	х	х
50	х	х	х	х	х
55	х	х	х	х	х
60	х	х	х	х	х	х
65		х	х	х	х	х
70		х	х	х	х	х	х
75		х	х	х	х	х	х
80		х	х	х	х	х	х
90			х	х	х	х	х	х
100			х	х	х	х	х	х
110				х	х	х	х	х
120				х	х	х	х	х	х
130					х	х	х	х	х
140					х	х	х	х	х	х
150					х	х	х	х	х	х	х
160					х	х	х	х	х	х	х
170						х	х	х	х	х	х
180						х	х	х	х	х	х
190						х	х	х	х	х	х
200						х	х	х	х	х	х

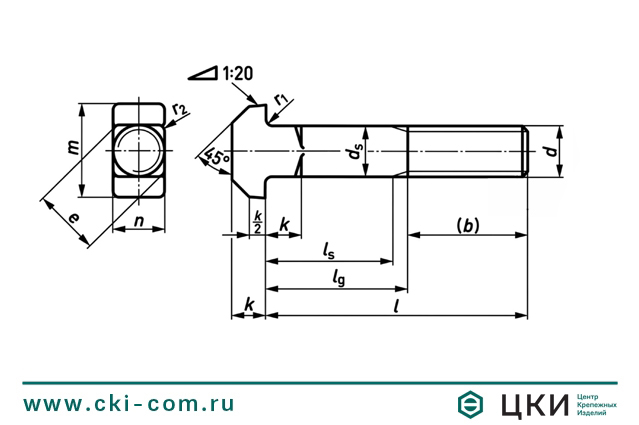

d	M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48
P (шаг резьбы)	1	1,25	1,5	1,75	2	2,5	3	3,5	4	4,5	5
b до 120 мм - длина нарезанной части	18	22	26	30	38	46	54	66	78	-	-
b от 120 до 200 мм - длина нарезанной части	-	-	-	-	44	52	60	72	84	96	108
ds	6	8	10	12	16	20	24	30	36	42	48
e	6,88	9,24	11,81	14,17	19,32	24,33	29,48	37,2	44,57	52,29	60
k	4,5	5,5	7	8	10,5	13	15	19	23	26	30
n	6	8	10	12	16	20	24	30	36	42	48
m	16	18	21	26	30	36	43	54	66	80	88
r1	0,5	0,5	0,5	1	1	1	1,6	1,6	2	2	2
r2	0,9	1,2	1,5	1,8	2,4	3	3,6	4,5	5,4	6,3	7,2
ls min.	5	6,75	8,5	10,25	15	18,5	22	25,5	35	31,5	47
lg max.	10	13	16	19	25	31	37	43	55	54	72
