Винт DIN 438

Аналог ГОСТ 1477-93 / EN ISO 7436

Материал: сталь, нержавеющая сталь, латунь.
Применение: предназначен для стопорения и фиксации подвижных элементов в валах, осях.
Особенности: конструкция без головки, прямой шлиц, засверлённый конец, полная метрическая резьба по всей длине стержня.

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Фильтры

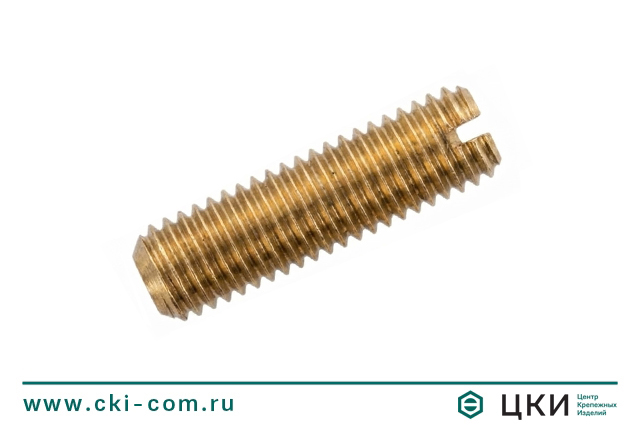

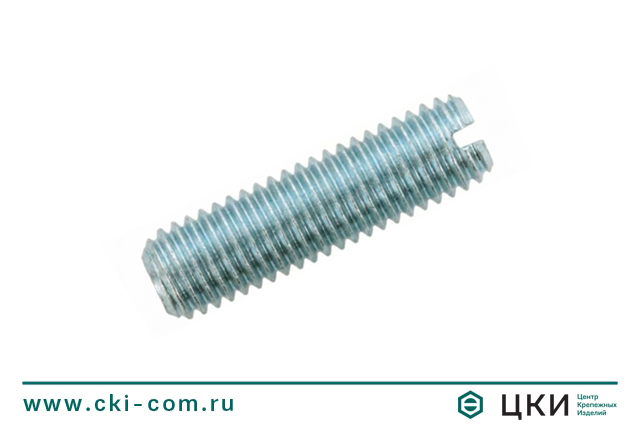

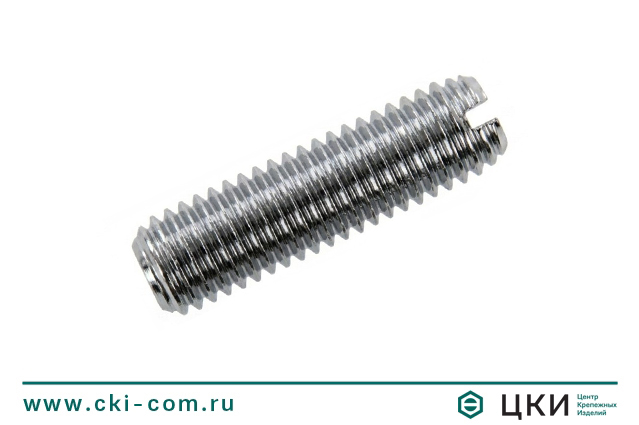

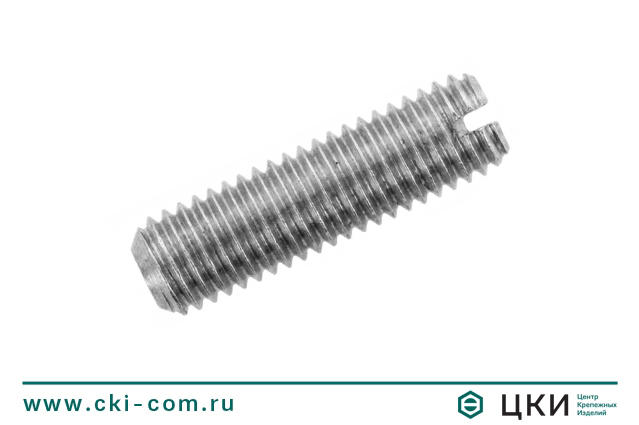

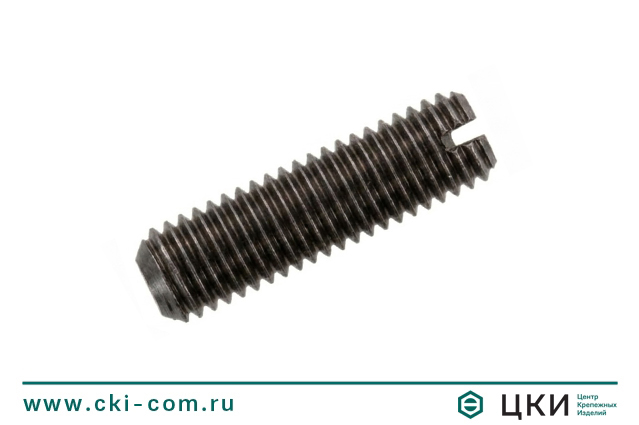

Винт DIN 438 - это установочный винт, оснащенный засверленным наконечником и прямым шлицем.

Применение: используется для фиксации сопрягаемых деталей, что реализуется благодаря специфической форме конца винта, обеспечивающей надежное позиционирование. Применяется для фиксации втулок, муфт, шкивов, упорных элементов и регулировочных деталей на валах и в корпусах в станкостроении, машиностроении, приводной и измерительной технике.

Особенности:

Прямой шлиц под плоскую отвёртку позволяет заворачивать и регулировать винт обычным инструментом, не используя специальные захваты.
На торце винта выполнен конус, который входит в ответное углубление в сопрягаемой детали, обеспечивая точную фиксацию взаимного положения деталей.
Винт полностью утапливается в тело детали, обеспечивает скрытую установку, позволяет использовать максимальную длину резьбовой части для надёжной фиксации в отверстии.
Требуется предварительная подготовка посадочного места - резьбовое отверстие и коническое углубление под конец

d		M3	M4	M5	М6	М8	М10	М12
P		0,5	0,7	0,8	1	1,2	1,6	1,8
dz		1,4	2	2,5	3	5	6	8
n		0,4	0,6	0,8	1	1,2	1,6	2
t		0,8	1,12	1,28	1,6	2	2,4	2,8
L	мин.	5	5	5	6	8	8	12
L	макс.	35	35	90	90	100	100	95

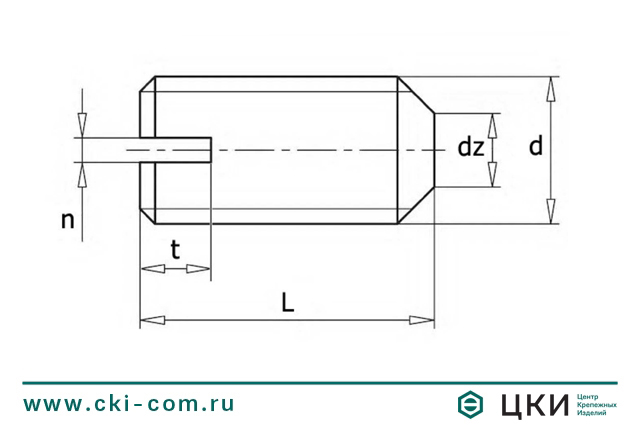

Винт DIN 438 чертеж.jpg

Диаметр, d	M3	M4	M5	M6	M8	M10	M12
5	х	х	х
6	х	х	х	х
8	х	х	х	х	х	х
10	х	х	х	х	х	х
12	х	х	х	х	х	х	х
14	х	х	х	х	х	х	х
16	х	х	х	х	х	х	х
18	х	х	х	х	х	х	х
20	х	х	х	х	х	х	х
22	х	х	х	х	х	х	х
25	х	х	х	х	х	х	х
28	х	х	х	х	х	х	х
30	х	х	х	х	х	х	х
35	х	х	х	х	х	х	х
40			х	х	х	х	х
45			х	х	х	х	х
50			х	х	х	х	х
55			х	х	х	х	х
60			х	х	х	х	х
65			х	х	х	х	х
70			х	х	х	х	х
75			х	х	х	х	х
80			х	х	х	х	х
85			х	х	х	х	х
90			х	х	х	х	х
95					х	х	х
100					х	х
