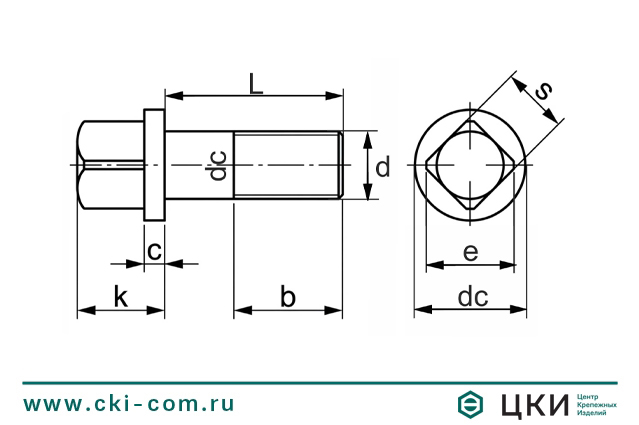

Винт DIN 478 установочный с квадратной головкой

Аналог ГОСТ 1488-84

Материал: сталь, нержавеющая сталь.
Применение: используется для фиксации деталей относительно друг друга, обеспечивая защиту от их смещения.
Особенности: стержень с неполной резьбой, квадратная головка с буртиком, квадратный хвостовик.

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Фильтры

Винт DIN 478 - это крепёжное изделие в виде стержня с метрической резьбой на неполную длину, квадратной головкой и буртиком, квадратным концом (квадратным «хвостовиком»).

Применение: используется для надёжной фиксации и позиционирования деталей в узлах машин и механизмов, обеспечивает прочное соединение, предотвращает смещение элементов, а буртик дополнительно усиливает прижим. Широко применяется во множестве сфер, начиная от точного приборостроения и различных видов обрабатывающих станков, и заканчивая масштабными промышленными комплексами и машиностроительными предприятиями.

Особенности:

Квадратная головка с буртиком цилиндрической формы позволяет увеличить опорную поверхность, благодаря чему винт меньше прорезает материал детали.
Квадратный хвостовик после монтажа можно утопить или закрыть заглушкой, сохранив гладкую поверхность узла.

d	M6	M8	M10	M12	M16	M20	M24
b	18	22	26	30	38	46	54
dc	10,5	13,5	16,5	19,5	25	31	36
e	8	10	13	17	21\|22	27\|28	32
k	8	10	13	15	20	25	28
s	6	8	10	13	16\|17	21\|22	24

L/d	M6	M8	M10	M12	M16	M20	M24
16	х	х
20	х	х	х
25	х	х	х	х
30	х	х	х	х
35	х	х	х	х		х
40	х	х	х	х	х	х
45		х	х	х		х
50		х	х	х	х	х	х
60		х	х	х	х	х	х
70			х	х	х	х	х
80		х		х	х	х	х
90				х	х	х	х
100				х	х	х	х
120				х	х	х	х
140						х	х
160						х	х
180						х
