Болт DIN 561

Аналог ГОСТ 1481-84
  • Болт DIN 561
  • Болт DIN 561
  • Болт DIN 561
  • Болт DIN 561
  • Материал:  сталь, нержавеющая сталь.
  • Применение: используется для соединения, крепления и фиксации между собой деталей, узлов и конструкций в строительстве и машиностроении.
  • Особенности: стержень с метрической резьбой, уменьшенная шестигранная головкой, цапфа, форма A - с проточкой, форма В - со сбегом.
Размеры
Купить
Удобная оплата. По счету или банковской картой
Доставка. По всей территории России
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ
Фильтры
Болт DIN 561 - это крепежное изделие в виде стержня с резьбой, уменьшенной шестигранной головкой и цилиндрической цапфой на конце. Стандарт предусматривает два типа исполнения: *форма A - с полной резьбой и проточкой, *форма B - с цилиндрическим концом со сбегом для облегчения ввода в резьбовое отверстие.

Применение: используется в качестве крепежного элемента с цапфой для надежной фиксации деталей от сдвига и точного позиционирования узлов в промышленном оборудовании, станочной оснастке, кондукторах, а также при сборке и ремонте механизмов, где требуется не только стягивание, но и жесткое ограничение взаимного расположения компонентов.

Особенности:
  • Уменьшенная шестигранная головка болта обеспечивает удобство монтажа и возможность надёжной затяжки с использованием обычного гаечного ключа. Это решение оптимально подходит для работы в труднодоступных местах, а также при монтаже массивных деталей, где требуется повышенная прочность фиксации.
  • Точное позиционирование: цапфа обеспечивает упор и повторяемость посадки.
Форма A
L/d М6 М8 М10 М12 М16 М20 М24 М30 М36* М42* М48* М56*
10 х
12 х х
16 х х х
20 х х х
25 х х х х
30 х х х х х
35 х х х х х
40 х х х х х х
45   х х х х х х
50     х х х х х
60     х х х х х х
70       х х х х х
80     х х х х х х х х
90       х х х х х х х х
100       х х х х х х х х х
120       х х х х х х х х х
140         х х х х х х х х
160         х х х х х х х х
180         х х х х х х х х
200         х х х х х х х х
220                   х х х
240                   х х х
260                   х х х
280                     х х
300                     х х
*данные размеры производятся под индивидуальный заказ
Форма B
L/d М6 М8 М10 М12 М16 М20 М24 М30 М36* М42* М48* М56*
10 х
12 х
16 х х х
20 х х х х
25 х х х х
30 х х х х х
35   х х х х
40 х х х х х х
45     х х х х х
50   х х х х х х
60   х х х х х х х
70 х х х х х х х х
80   х х х х х х х х х
90   х х х х х х х х х х
100   х х х х х х х х х х х
120     х х х х х х х х х х
140     х х х х х х х х х х
160     х х х х х х х х х х
180       х х х х х х х х х
200     х   х х х х х х х х
220                   х х х
240                   х х х
260                   х х х
280                     х х
300                     х х
*данные размеры производятся под индивидуальный заказ

d М6 М8 М10 М12 М16 М20 М24 М30 М36* М42* М48* М56*
P
(шаг резьбы) 		крупный 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5 5,5
мелкий - - - - - 2 2 2 3 3 3 3
dp 4 5,5 7 8,5 12 15 18 23 28 32 38 45
к 5 6 7 9 11 14 17 21 25 30 34 40
z2 3 4 5 6 8 10 12 15 18 21 24 26
s 8 10 13 16 18 24 30 36 46 55 65 75
e 8,79 11,05 14,38 17,77 19,92 26,75 33,53 39,98 51,28 61,31 72,61 83,91
l форма А мин. 10 12 16 25 30 40 45 60 60 80 90 100
макс. 40 50 80 120 200 200 200 200 200 260 300 300
l форма B мин. 10 16 16 20 30 40 45 60 80 80 90 100
макс. 70 100 200 200 200 200 200 200 200 260 300 300
a1 3 3,75 4,5 5,25 6 7,5 9 10,5 12 13,5 15 16,5
z2 3 4 5 6 8 10 12 15 18 21 24 28
*данные размеры производятся под индивидуальный заказ

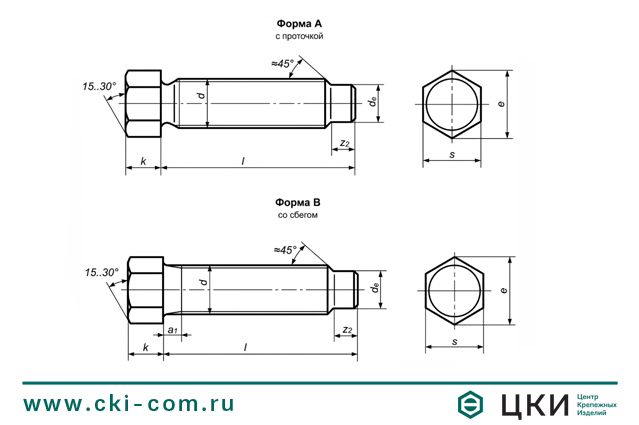

Болт DIN 561 чертеж.jpg
