Болт DIN 603

Аналог ГОСТ 7802-81/ EN ISO 8677

мебельный

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Фильтры

Болт DIN 603 - это крепёжное изделие, которое состоит из резьбового стержня с полукруглой головкой и квадратным подголовком.

Применение: используется для надёжного соединения элементов конструкций мебельного производства и других задач, где требуется прочное, эстетичное и устойчивое к проворачиванию соединение.

Особенности:

Благодаря квадратному подголовку не нужно фиксировать болт от проворачивания, достаточно затянуть гайку, это упрощает монтаж.
Полукруглая головка не портит дизайн мебели, в отличие от шестигранных болтов, требующих углублений или декоративных заглушек.
Сочетание подголовка и плавных радиусов делает соединение надёжным при вибрациях и переменных нагрузках.
Конструкция оптимальна для дерева, ДСП, фанеры - материалов, склонных к раскалыванию и смятию.

L/d	М5	М6	М8	М10	М12	М16	М20
16	х	х
20	х	х	х	х
25	х	х	х	х
30	х	х	х	х	х
35	х	х	х	х	х
40	х	х	х	х	х
45	х	х	х	х	х
50	х	х	х	х	х
55	х	х	х	х	х	х
60	х	х	х	х	х	х
65	х	х	х	х	х	х
70	х	х	х	х	х	х	х
80	х	х	х	х	х	х	х
90		х	х	х	х	х	х
100		х	х	х	х	х	х
110		х	х	х	х	х	х
120		х	х	х	х	х	х
130		х	х	х	х	х	х
140		х	х	х	х	х	х
150		х	х	х	х	х	х
160				х	х	х	х
180				х	х	х	х
200				х	х	х	х

d	М5	М6	М8	М10	М12	М16	М20
b (L≤125)	16	18	22	26	30	38	46
b (125	24	28	32	36	44	52
b (L>200)	-	-	41	45	49	57	65
d_k	13	16	20	24	30	38	46
f	3,5	4	5	6	8	12	15
к	3	3,5	4,5	5	6,5	8,5	10,5
v	5	6	8	10	12	16	20

Болт DIN 603 с полукруглой головкой (чертёж)

Основные типы болтов, винтов, шпилек. Классификация и особенности применения.

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Сопутствующие товары

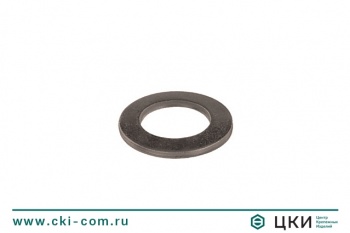

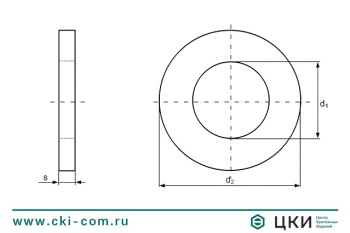

Шайба узкая DIN 433
