Винт DIN 923

Аналог ISO 7089 / ГОСТ 1476-93

Материал: сталь, нержавеющая сталь.
Применение: предназначен для обеспечения точной соосности деталей, снижения износа резьбовой части при динамических нагрузках и работы в узлах с подвижными элементами.
Особенности: ступенчатый стержень, плоская головка уменьшенного размера, прямой шлиц, резьбовая цапфа.

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Фильтры

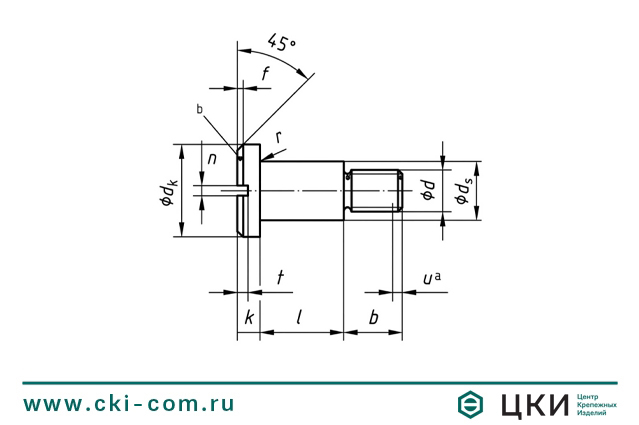

Винт DIN 923 - это крепёжное изделие в виде стержня с метрической резьбой и цилиндрической ступенчатой частью (шейкой), которая может выполнять роль направляющей, оси вращения или элемента для точного позиционирования деталей.

Применение: используется в машиностроении, приборостроении и электронике для точного позиционирования деталей, создания осей вращения или шарнирных соединений, разделения функций фиксации и направляющей, а также для снижения износа в подвижных узлах, особенно в условиях повышенной влажности и агрессивных сред.

Особенности:

Низкий профиль головки в сочетании со ступенчатой геометрией обеспечивает этим винтам высокую степень применимости в тесных условиях, где минимизация габаритов крепежных элементов является приоритетом.
Плоская геометрия головки способствует контролируемому и надежному затягиванию, предотвращая повреждение как резьбовой части, так и соединяемых поверхностей.
Винт состоит из гладкой секции, служащей опорой для петли, и нарезанной части, обеспечивающей его вкручивание и фиксацию.

Длина l

M1,4

M1,6

M2,5

M10

Номинальный
Размер

Минимум

Максимум

0,5

0,56

0,6

0,66

0,7

0,8

0,86

0,9

1,06

1,1

1,2

1,26

1,3

1,4

1,46

1,5

1,56

1,6

1,66

1,7

1,8

1,86

1,9

2,06

2,1

2,5

2,56

2,6

3,06

3,1

3,5

3,57

3,65

4,07

4,15

4,5

4,57

4,65

5,07

5,15

6,07

6,15

8,07

8,15

10,07

10,15

12,1

12,2

16,1

16,2

20,1

20,2

25,1

25,2

Номинальный диаметр Резьбы d	M1,4	M1,6	M2	M2,5	M3	M4	M5	M6	M8	M10
p	0,3	0,35	0,4	0,45	0,5	0,7	0,8	1	1,25	1,5
dk max	3,5	4	4,5	6	7	8,5	11	13	16	20
dk min	3,32	3,82	4,32	5,82	6,78	8,28	10,73	12,73	15,73	19,67
ds max	2	2,5	2,8	3,5	4	5,5	7	8	10	13
ds min	1,975	2,475	2,775	3,47	3,97	5,47	6,964	7,964	9,964	12,957
ƒ	0,25	0,25	0,3	0,4	0,45	0,6	0,7	0,8	0,9	1,1
k	0,9	1	1,2	1,5	1,8	2,4	2,7	3,31	3,8	4,6
k max	1,02	1,12	1,32	1,62	1,92	2,52	2,82	3,25	3,95	4,57
k min	0,78	0,88	1,08	1,38	1,68	2,28	2,58	2,95	3,65	4,45
n	0,3	0,4	0,5	0,6	0,8	1	1,2	1,6	2	2,5
n max	0,5	0,6	0,7	0,8	1	1,2	1,51	1,91	2,31	2,81
n min	0,36	0,46	0,56	0,66	0,86	1,06	1,26	1,66	2,06	2,56
r	0,1	0,1	0,1	0,1	0,1	0,2	0,2	0,25	0,4	0,4
t max	0,6	0,7	0,8	0,95	1,15	1,5	1,6	1,9	2,4	2,8
t min	0,45	0,5	0,6	0,75	0,9	1,2	1,3	1,5	1,9	2,3
b	2,2	2,5	3	3,5	4,5	6	7	9	11	13,5
U - 1,5 P (P - шаг резьбы)
