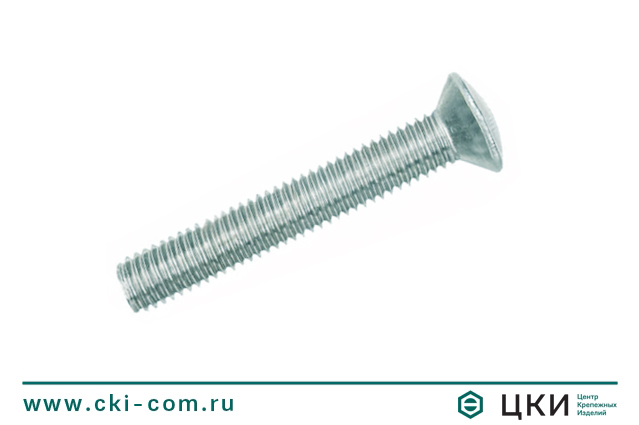

Винт ГОСТ 17474-80

Аналог ISO 7047 / ГОСТ 17474-80 / DIN 966 / ГОСТ Р ИСО 7047-2013

Материал: сталь, нержавеющая сталь, латунь.
Применение: используется для соединения нескольких деталей (в т. ч. металлических конструкций).
Особенности: стержень с полной резьбой (метрической стандартного шага, нарезанной по всей длине шпильки) и полупотайной головкой.

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Винт ГОСТ 17474-80 с полупотайной головкой класса точности B - это крепежное изделие в виде стержня с полной резьбой (метрической стандартного шага, нарезанной по всей длине шпильки) и полупотайной головкой.

Применение: используется для соединения нескольких деталей (в т. ч. металлических конструкций) в машиностроении, приборостроении, автомобилестроении, в строительстве и других промышленных отраслях, обычно совместно с гайками (шестигранными, квадратными, приварными) и шайбами (в т. ч. гроверами для более прочного соединения).

Особенности:

Полупотайная головка имеет конический скос и скруглённую верхнюю часть, что обеспечивает достаточную площадь прижима и повышает прочность соединения по сравнению с полностью потайными головками. При этом снижается требование к точности обработки отверстия под винт, так как часть нагрузки принимает на себя скруглённая часть головки.
Для класса В могут использоваться как крупный, так и мелкий шаг резьбы в зависимости от конкретного применения и требований к соединению.

d	М3	М4	М5	М6	М8	М10
D	5,6	7,4	9,2	11,0	14,5	18,0
B min	12,0	14,0	16,0	18,0	22,0	26,0
f	0,75	1,0	1,25	1,5	2,0	2,5
k max	1,65	2,2	2,5	3,0	4,0	5,0

L/d	М3	М4	М5	М6	М8	М10
8	Х	Х	Х
9	Х	Х	Х
10	Х	Х	Х	Х
11	Х	Х	Х	Х
12	Х	Х	Х	Х
13	Х	Х	Х	Х
14	Х	Х	Х	Х
16	Х	Х	Х	Х	Х
18	Х	Х	Х	Х	Х
20	Х	Х	Х	Х	Х	Х
22	Х	Х	Х	Х	Х	Х
25	Х	Х	Х	Х	Х	Х
28	Х	Х	Х	Х	Х	Х
30	Х	Х	Х	Х	Х	Х
32		Х	Х	Х	Х	Х
35		Х	Х	Х	Х	Х
38		Х	Х	Х	Х	Х
40		Х	Х	Х	Х	Х
42			Х	Х	Х	Х
45			Х	Х	Х	Х
48			Х	Х	Х	Х
50			Х	Х	Х	Х
55					Х	Х
60						Х
